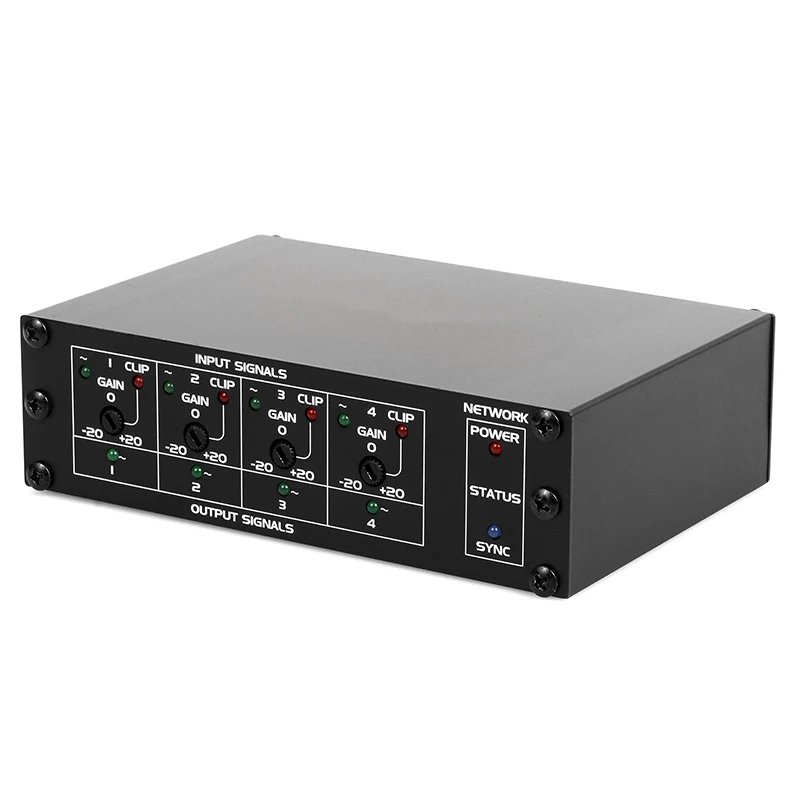

DB0404 on erinomainen laadukas Dante -käyttöliittymä ruutu neljän Dante -kanavan muuntamiseksi analogiseksi äänilähtöksi ja neljä analogista äänitulosta Dante -verkkoon.
Käytä vain CAT5 -kaapelia RJ45 -portin kytkemiseen Ethernet -kytkimeen ja käyttämällä ”Dante Controller” -signaalin matalan viivettä muihin laitteisiin/muihin laitteisiin, jotka ovat jo kytkettynä samaan Dante -verkkoon.
Tarjoaa Dante -rajapinnan neljälle tulolle / lähdölle
* Neljä standardimikrofoni- tai linja -äänikanavaa muuntaa Dante -verkkoksi
*MIC/LINE KUSTANNUSTAVA KUSTANNUS
* Vaahdota jokaisessa tulossa
*Tarjoaa 48 V: n fantomitehoa jokaiselle lauhdutinmikrofonisyöttölle
*Hyväksyy tasapainoiset tai epätasapainoiset signaalitulot

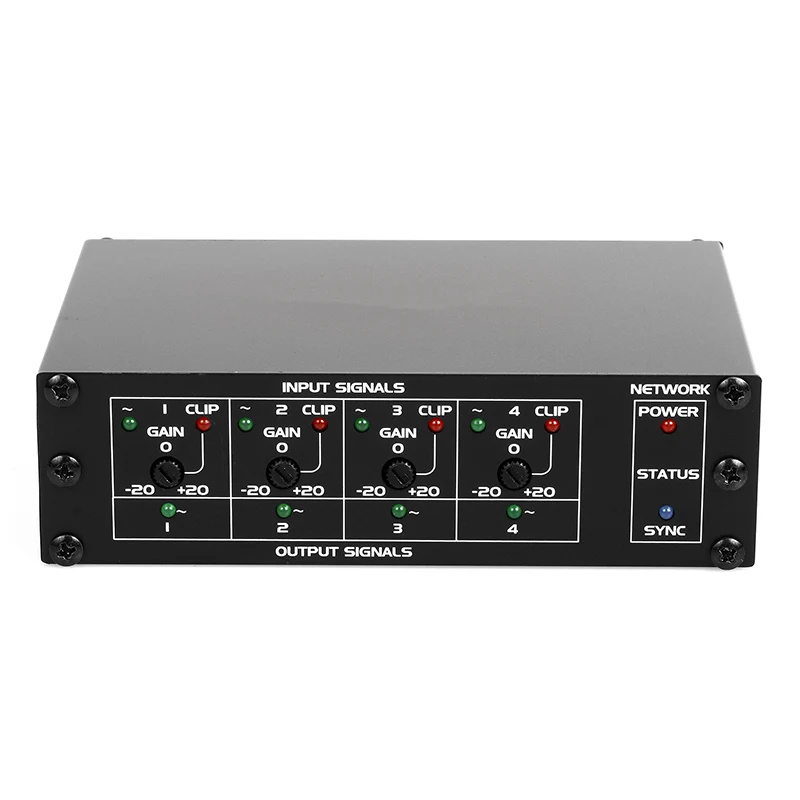

* Jokainen etupaneelissa oleva äänisyöttösignaali/pidike LED
* Jokainen etupaneelin äänilähtösignaali LED
* Neljä tasapainotettua äänilähtöviivatasoa Dante -verkosta
*Korkearesoluutioinen 24 -bittinen muuntaa analogia digitaaliseksi ja digitaaliseksi analogiksi
* LEDit osoittavat virran ja verkon synkronoinnin tilan
* Käytetään ulkoisella 24 VDC -virtalähteellä
* Normaali toiminta Poe Enable -verkon kytkimellä
|
Dante -verkko linjatason lähdöille |
|
|
Lähdöt |
5p irrotettava päätelohko, tasapainoinen/epätasapainoinen |
|
Lähtötaso |
-10 DBU -nimellinen |
|
Lähtötaso |
+10 dbu maksimia |
|
Lähtöjännite: |
+20dbu (@ 0db lähtövahvistus) |
|
Lähtöimpedanssi |
150 _ tasapainoinen; 75 _ epätasapainoinen |
|
Taajuusvaste |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Melu |
<-75dB |
|
Luolaus |
<85 dB (20 Hz - 20 kHz) |
|
MIC/linjatulot Dante -verkkoon |
|
|
MIC -tulot |
|
|
Tulot |
7 -nasta Euro -terminaali, tasapainoinen |
|
Saada |
Lauhduttimen mikrofoni: 40 dB |
|
Dynaaminen mikrofoni |
60 dB |
|
Syöttötaso +4 dBU: lle |
-36 DBU (lauhduttelija) |
|
|
-56 DBU (dynaaminen) |
|
|
-36 DBU (maksimiarvo) |
|
Tuloimpedanssi |
40 __ |
|
Fantomivoima |
48 V |
|
Taajuusvaste |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Melu alle +4 dbu |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz - 120 Hz) |
|
Ylisarja |
<70 dB (20 Hz - 20 kHz) |
|
Linjatulot |
|
|
Tulot |
7 -nasta Euro -terminaali, tasapainoinen |
|
Syöttötaso +4 dBU: lle |
+4 dbu (tasapainoinen); -10 DBV (epätasapainoinen) |
|
Tuloimpedanssi |
> 40 _ |
|
Taajuusvaste |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Melu alle +4 dbu |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz - 120 Hz) |
|
Ylisarja |
<75 dB (1 kHz, mikä tahansa linja mic -kanavalle), |
|
|
<70 dB (20 Hz - 20 kHz) |
|
Headroine +4 dbu: n yläpuolella |
> 18 dB |
|
Dante -kanava |
|
|
Lähettimet/vastaanottimet |
2/2 |
|
Lähetysnopeus |
100 Mbit / s |
|
Ratkaisu |
24.11.2010 |
|
Näytteenottotaajuus |
44,1 kHz, 48 kHz. |
|
Dante -käyttöliittymä |
RJ45 Jack |
|
Virtayhteydet |
2 nasta Euro -terminaali, Power Jack |
|
Sähkövaatimus |
24 vdc @ 180 mA plus kytketyt fantomikuormat tai poe |
|
Mitat |
143 mm (W) × 45 mm (H) × 93 mm (d) |
|
Paino |
0,7 kg |

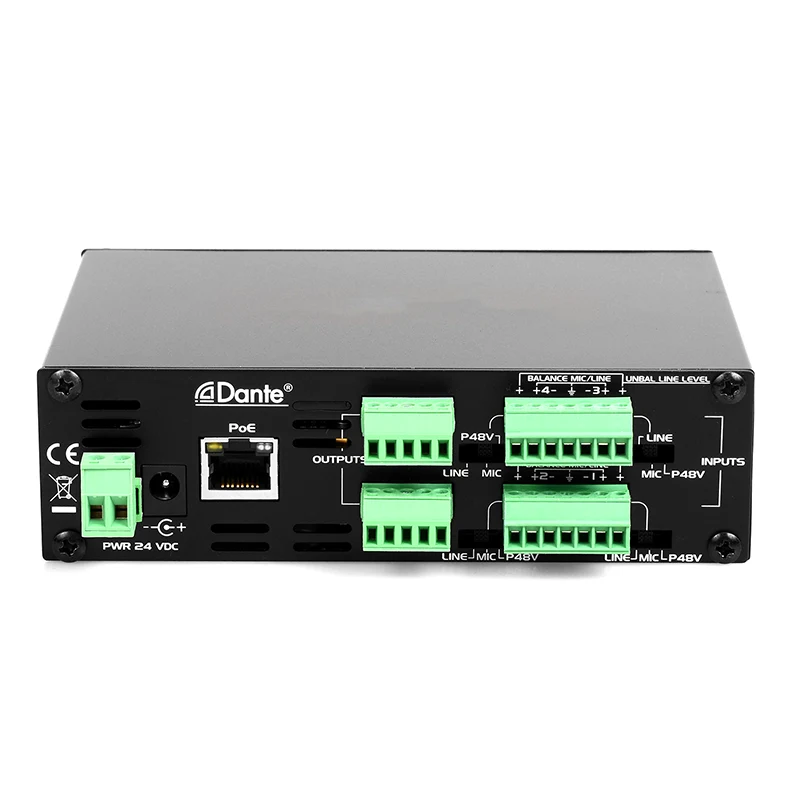

1. Linjan tilavuus: Vahvistusohjaus lähtötasolle.
2. Europäätetulon: Vastaanota äänisignaali Dante -verkkoon.
3. RJ-45-portti: CAT5-kaapelin käyttäminen Dante-verkkoon.
Huomaa: Ethernet -kytkimellä on oltava PoE -virtalähde.
4. Synkronointi LED: Ilmaisee Dante -verkon tilan.
4CH Dante -rajapinta 4MIC/LINE -INPUNTS X 4OUTPUTS on DANTE -verkkoprotokollaan perustuva ammattimainen ääniliitäntä, joka tukee 4 mikrofoni/linjatuloa ja 4 lähtöä. Sen keskeinen etu on siirtää korkealaatuisia, matalan viiveen äänisignaaleja IP-verkkojen kautta, jotka sopivat skenaarioihin, jotka vaativat joustavaa johdotusta, etävaihteistoa tai monikanavaista äänen integraatiota.
1. Live Sound: Distributed stage box: Place the interface near the stage, and transmit multiple microphone/instrument signals (such as drums, vocals) to the mixer over a long distance through the Dante network to avoid interference from long analog cables.
Monivyöhykevalvonta: 4 lähtöä voi lähettää erilaisia sekoitettuja signaaleja Stage Monitor -kaiuttimille tai EAR-palautusjärjestelmille vastaamaan muusikoiden henkilökohtaisia seurantatarpeita.
2. Lähetys-/suoratoistotuotanto: Etätuotantohuone: Studiossa tai urheilustadionilla 4 haastattelun mikrofonia tai kommentaattorin ääni siirretään ohjaushuoneeseen reaaliajassa Dante -verkon kautta, ja lähtöpää voidaan kytkeä tallennuslaitteeseen tai live -kooderiin.
READUNTINEN varmuuskopio: Danten kaksoisverkkoporttisuunnittelu tukee aktiivista ja valmiustilan verkkokytkintä varmistaaksesi yleisradiotason luotettavuuden.
3. 4CH Dante -rajapinta 4MIC/Line -tulot x 4Output -sovellukset voivat myös käyttää äänikonferenssijärjestelmässä: Suurissa kokoushuoneissa syöttörajapinta yhdistää useita työpöytä -mikrofoneja tai gooseneck -mikrofoneja, lähtöpää ajaa kattokaiuttoa, ja signaali reititetään joustavasti Dante -ohjainohjelmiston läpi.
4. Koe -tapahtumapaikat ovat sopivia: Luennoitsijan mikrofoni- ja opiskelijoiden kysymys- ja vastaussignaalit luokkahuoneessa voidaan siirtää keskusohjaushuoneeseen verkon kautta, ja lähtöpää on kytketty tallennus- ja lähetysjärjestelmään tai kampuksen lähetyksiin.
