DB0202 on erinomainen laatuviivatuloja Multi 2 -lähtöjä kahden Dante -kanavan muuntamiseksi analogiseksi äänilähtöksi ja kaksi analogista äänitulosta Dante -verkkoon.
Käytä vain CAT5-kaapelia RJ45-portin kytkemiseen Ethernet-kytkimeen ja käyttämällä ”Dante Controller” -signaalin matalan latenssin käyttämistä muihin laitteisiin, jotka ovat jo kytkettyjä samaan Dante-verkkoon. Se sopii I/O: n laajentamiseen Dante-järjestelmille, joissa on analogiset vaihteet, Legacy-laitteiden integrointi (esim. Analogisekoittimet, ampuja voi olla. Yhdessä Dante DSP: n, Dante -mikrofonin, Dante -kaiuttimen kanssa.
* Tarjoaa Dante -rajapinnan kahdelle tulolle / lähdölle
* Kaksi vakiomikro- tai linja -äänikanavaa muuntaa Dante -verkkoksi
* MIC/LINE KUSTANNUSTAVA KUSTANNUS
*Vaahdota jokaisessa tulossa
* Hanki -hallinta lähtökanavilla
* Tarjoaa 48 V: n fantomitehoa jokaiselle lauhdutinmikrofonisyöttölle
* Hyväksyy tasapainoiset tai epätasapainoiset signaalitulot

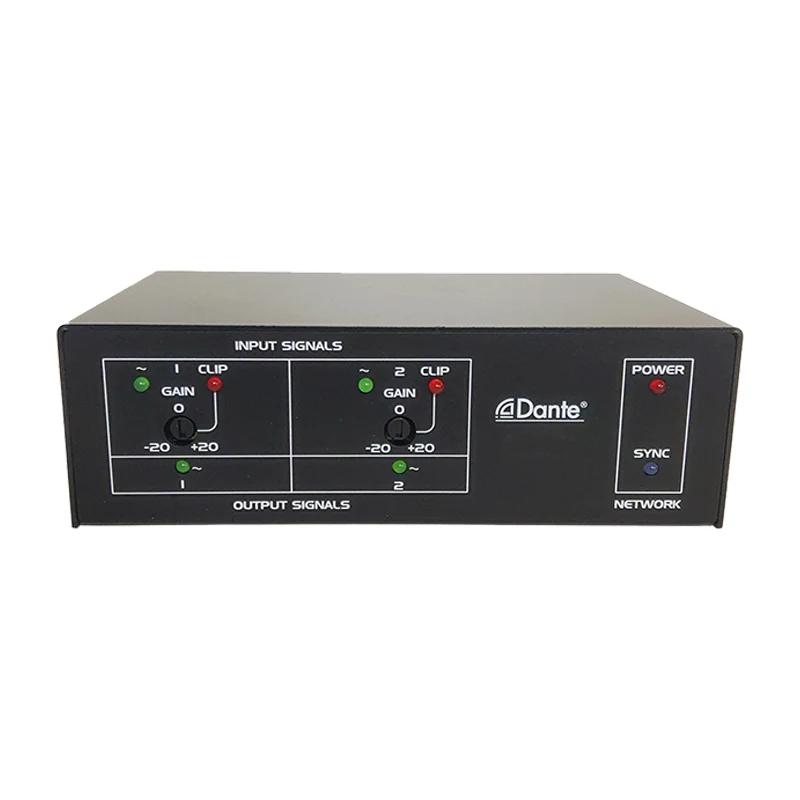

* Jokainen etupaneelissa oleva äänisyöttösignaali/pidike LED
* Jokainen etupaneelin äänilähtösignaali LED
* Kaksi tasapainotettua äänilähtöviivatasoa Dante Networkista
* Korkearesoluutioinen 24 -bittinen muuntaa analogia digitaaliseksi ja digitaaliseksi analogiksi
* LEDit osoittavat virran ja verkon synkronoinnin tilan
* Käytetään ulkoisella 24 VDC -virtalähteellä
* Normaali toiminta Poe Enable -verkon kytkimellä
|
Dante -verkko linjatason lähdöille |
|
|
Lähdöt |
5p irrotettava päätelohko, tasapainoinen/epätasapainoinen |
|
Lähtötaso |
-10 DBU -nimellinen |
|
Lähtötaso |
+10 dbu maksimia |
|
Lähtöjännite: |
+20dbu (@ 0db lähtövahvistus) |
|
Lähtöimpedanssi |
150 _ tasapainoinen; 75 _ epätasapainoinen |
|
Taajuusvaste |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Melu |
<-75dB |
|
Luolaus |
<85 dB (20 Hz - 20 kHz) |
|
MIC/linjatulot Dante -verkkoon |
|
|
MIC -tulot |
|
|
Tulot |
7 -nasta Euro -terminaali, tasapainoinen |
|
Saada |
Lauhduttimen mikrofoni: 40 dB |
|
Dynaaminen mikrofoni |
60 dB |
|
Syöttötaso +4 dBU: lle |
-36 DBU (lauhduttelija) |
|
|
-56 DBU (dynaaminen) |
|
|
-36 DBU (maksimiarvo) |
|
Tuloimpedanssi |
40 __ |
|
Fantomivoima |
48 V |
|
Taajuusvaste |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Melu alle +4 dbu |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz - 120 Hz) |
|
Ylisarja |
<70 dB (20 Hz - 20 kHz) |
|
Linjatulot |
|
|
Tulot |
7 -nasta Euro -terminaali, tasapainoinen |
|
Syöttötaso +4 dBU: lle |
+4 dbu (tasapainoinen); -10 DBV (epätasapainoinen) |
|
Tuloimpedanssi |
> 40 _ |
|
Taajuusvaste |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Melu alle +4 dbu |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz - 120 Hz) |
|
Ylisarja |
<75 dB (1 kHz, mikä tahansa linja mic -kanavalle), |
|
|
<70 dB (20 Hz - 20 kHz) |
|
Headroine +4 dbu: n yläpuolella |
> 18 dB |
|
Dante -kanava |
|
|
Lähettimet/vastaanottimet |
2/2 |
|
Lähetysnopeus |
100 Mbit / s |
|
Ratkaisu |
24.11.2010 |
|
Näytteenottotaajuus |
44,1 kHz, 48 kHz. |
|
Dante -käyttöliittymä |
RJ45 Jack |
|
Virtayhteydet |
2 nasta Euro -terminaali, Power Jack |
|
Sähkövaatimus |
24 vdc @ 180 mA plus kytketyt fantomikuormat tai poe |
|
Mitat |
143 mm (W) × 45 mm (H) × 93 mm (d) |
|
Paino |
0,7 kg |

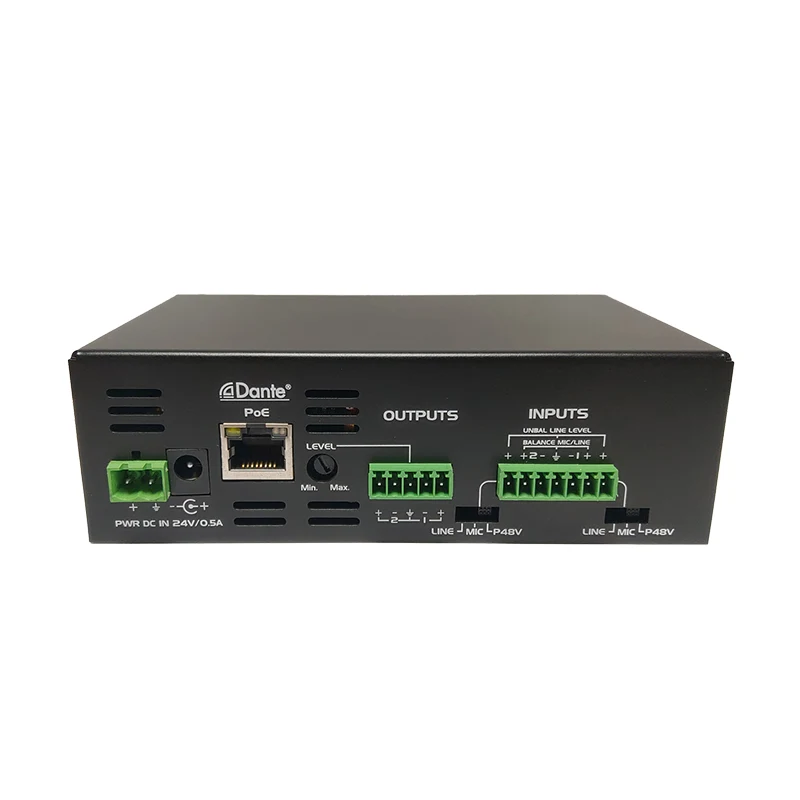

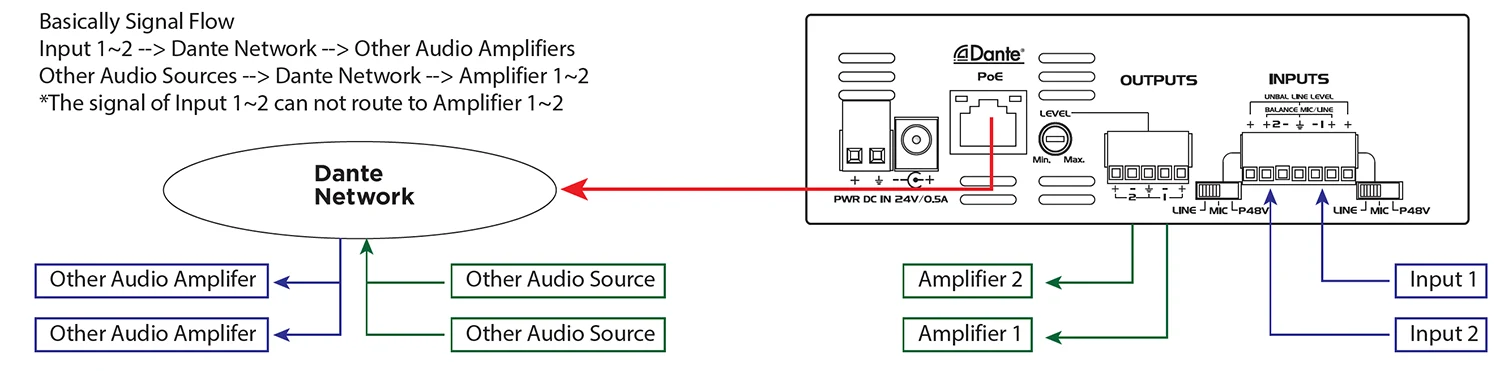

1. Linjan tilavuus: Vahvistusohjaus lähtötasolle.
2. Europäätetulon: Vastaanota äänisignaali Dante -verkkoon.
3. RJ-45-portti: CAT5-kaapelin käyttäminen Dante-verkkoon.
Huomaa: Ethernet -kytkimellä on oltava PoE -virtalähde.
4. Synkronointi LED: Ilmaisee Dante -verkon tilan.
2CH Dante -rajapinta 2 MIC/LINE -INPUT X 2 -lähtöä voidaan käyttää Corporate AV -konferenssijärjestelmässä.
Edut: Se voi integroida saumattoman integroinnin olemassa oleviin Dante AV -verkkoihin ja eliminoida analogisen kaapeloinnin pitkän matkan signaalille.
