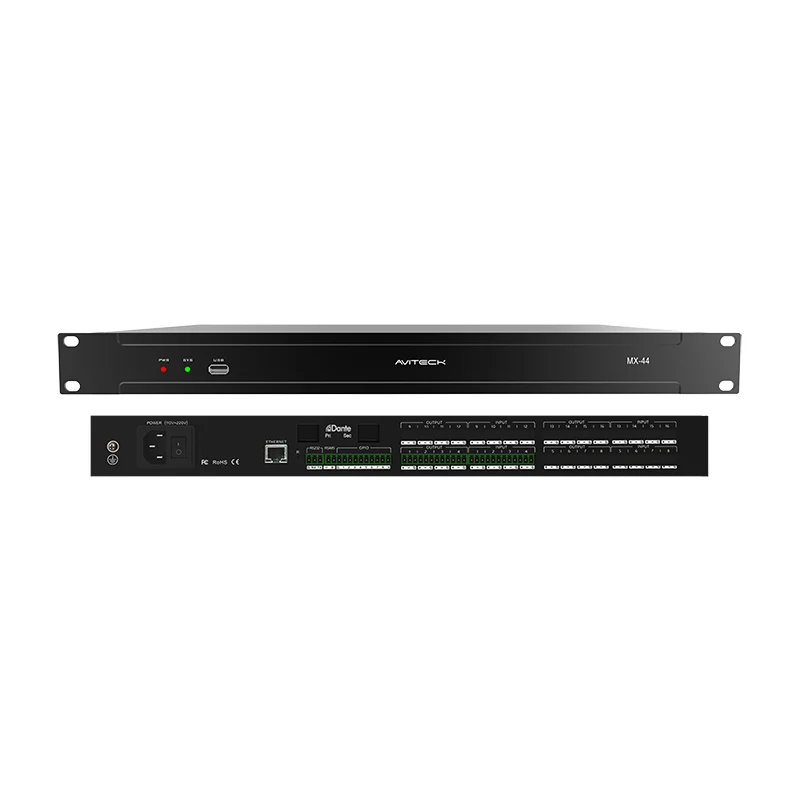

A digitaalinen audiomatriisijärjestelmä reitittää äänen useista tuloista valittuihin lähtöihin, jolloin eri äänilähteet voivat palvella eri vyöhykkeitä tai kaiutinryhmiä. Mallista riippuen järjestelmä voi tarjota myös digitaalisen signaalinkäsittelyn (DSP), kuten taajuuskorjauksen, viiveen, jakosuodatuksen ja rajoituksen. Nämä toiminnot tekevät matriisijärjestelmistä hyödyllisiä konferenssihuoneissa, koulutustiloissa, vieraanvaraisissa tiloissa, liikerakennuksissa ja muissa asennetuissa äänisovelluksissa.

Vaikka ohjausliittymä ja käytettävissä olevat toiminnot vaihtelevat tuotteittain, perustyönkulku on samanlainen: tarkista signaalipolku, määritä reititys, aseta sopivat tasot, käytä vain vaadittua käsittelyä, tallenna kokoonpano ja tarkista koko järjestelmä. Tutustu aina kyseisen mallin käyttöoppaaseen ennen asetusten muuttamista.

1. Ymmärrä järjestelmä ennen käyttöä

Ennen kuin avaat ohjausohjelmiston, tunnista järjestelmän tulot, lähdöt, liitetyt laitteet ja aiotut äänialueet. Tulot voivat sisältää mikrofoneja, mediasoittimia, tietokoneita tai verkon kautta vastaanotettua ääntä. Lähdöt voivat syöttää tehovahvistimia, aktiivikaiuttimia, tallennuslaitteita tai muita äänijärjestelmiä.

Perus äänisignaalivirta

Tyypillinen signaalipolku on: Äänilähde → Matriisitulo → Reititys / Miksaus → Lähdön käsittely → Vahvistin tai aktiivinen kaiutin. Tarkka tilaus ja käytettävissä olevat käsittelylohkot riippuvat laitteesta.

Ennen kuin teet muutoksia, varmista, mikä fyysinen tai verkkotulo vastaa kutakin lähdettä ja mikä lähtö syöttää kutakin kohdetta. Selkeät kanavamerkinnät vähentävät reititysvirheitä asennuksen ja tulevan huollon aikana.

2. Valmistele laite- ja ohjausliitäntä

Suorita nämä tarkistukset ennen järjestelmän määrittämistä:

· Varmista, että matriisi, vahvistimet, lähteet ja verkkoliitännät on asennettu oikein.

· Tarkista virta, kaapelointi ja verkon tila tarvittaessa.

· Avaa tuotteen käyttöoppaassa määritetty ohjausohjelmisto tai verkkokäyttöliittymä.

· Yhdistä oikeaan laitteeseen ja varmista, että näytetyt laite- tai kanavatiedot vastaavat asennusta.

· Nimeä tulot ja lähdöt uudelleen käytännöllisillä merkinnöillä, kuten "Lectern Mic", "PC Audio", "Room A" tai "Lobby Speakers", jos käyttöliittymä tukee kanavien nimeämistä.

Älä oleta, että jokainen matriisi käyttää samaa ohjelmistoasettelua, yhteystapaa tai valikon nimiä. Noudata tarkan mallin ja laiteohjelmistoversion ohjeita.

3. Määritä Audio Matrix Routing

Matriisireititys määrittää, mitkä tulosignaalit lähetetään mihinkin lähtöihin. Yksi lähde saattaa joutua tavoittamaan useita vyöhykkeitä, kun taas muut lähteet saattavat joutua pysymään eristettynä tiettyyn huoneeseen tai kohteeseen.

1. Avaa matriisi- tai reititysnäkymä laitteen ohjausliittymästä.

2. Tunnista tarvittavat tulo- ja lähtökanavat määrityksen aikana valmistettujen tarrojen avulla.

3. Määritä jokainen lähde aiottuun kohteeseen järjestelmän suunnittelun mukaan.

4. Tarkista käytettävissä olevat risteyspisteiden tasot, lähetystasot tai reitityksen käyttöönoton ohjaus ennen kuin otat polun käyttöön.

5. Testaa jokainen reitti tunnetulla äänilähteellä alhaisella ja turvallisella tasolla ja varmista, että ääni saavuttaa vain aiotut määränpäät.

Jos ääni kuuluu väärään kaiuttimeen tai väärälle vyöhykkeelle, tarkista reititysmääritykset ja kanavatunnisteet ennen kuin muutat taajuuskorjausta tai muita DSP-parametreja.

4. Säädä tulo- ja lähtötasot

Oikea vahvistusrakenne auttaa ylläpitämään selkeää signaalia ja vähentämään kohinan, vääristymien tai leikkausriskiä. Aloita konservatiivisilla tasoilla ja nosta niitä asteittain samalla kun tarkkailet signaalin ilmaisimia ja kuuntelet sopivalla äänenvoimakkuudella.

Tulotaso

Aseta lähde- tai tulovahvistus siten, että normaali ohjelmamateriaali tuottaa terveen signaalin ilman jatkuvia ylikuormitusilmoituksia. Mikrofoni- ja linjatason lähteet voivat vaatia erilaisia ​​tuloasetuksia; käytä lähdemäärittelyä ja laitteen käsikirjaa viitteinä.

Lähtötaso

Aseta lähtötasot liitetyn laitteen ja aiotun kuuntelualueen mukaan. Tarkista lähtötaso, mahdolliset myötävirran vahvistimen tuloasetukset ja vahvistimen omat säätimet yhdessä. Vältä kompensoimasta reititys- tai yhteysongelmaa yksinkertaisesti nostamalla lähtövahvistusta.

Jos järjestelmä on äänetön, tarkista mykistyksen tila, reititys, lähteen toisto, tulosignaalin läsnäolo, lähtötaso ja alavirran laitteet tässä järjestyksessä.

5. Käytä DSP-käsittelyä tarvittaessa

monetdigitaalinen audiomatriisijärjestelmät sisältävät digitaalisen signaalinkäsittelyn (DSP). Saatavilla olevat työkalut vaihtelevat malleittain, joten käytä vain tuotteen dokumentaatiossa vahvistettuja toimintoja.

Syöttöjen käsittely

Tulokäsittelyä voidaan käyttää lähteen tason tai äänen säätämiseen ja tuetuissa malleissa muiden lähdepuolen toimintojen käyttämiseen. Tee muutokset pienin askelin ja vertaa tulosta alkuperäiseen signaaliin.

Tulostuksen käsittely

Lähtökäsittelyä käytetään yleisesti signaalin räätälöimiseen tietylle kaiuttimelle tai kuuntelualueelle. Laitteesta riippuen tämä voi sisältää taajuuskorjauksen (EQ), viiveen, jakosuodattimet, napaisuuden, vahvistuksen tai rajoittimen.

Käytännön ohjeet

· Taajuus: korjaa ilmeiset sävyongelmat ja noudata kaiuttimen tai huoneen suunnittelun ohjeita; välttää suuria tehosteita ilman selkeää syytä.

· Viive: käytä, kun kaiuttimien tai vyöhykkeiden välinen ajoitus on kohdistettava, ja tarkista tulos kuuntelemalla tai mittaamalla.

· Crossover: käytä kaiutinjärjestelmän ja vahvistimen järjestelyn mukaisia ​​asetuksia; väärät jakoasetukset voivat heikentää suorituskykyä tai vaurioittaa.

· Limiter: määritä järjestelmän suunnittelun ja laitevaatimusten mukaan. Älä oleta, että jokaisessa mallissa on samat rajoittimen säätimet.

· Palaute: vähennä tarpeetonta mikrofonin vahvistusta, tarkista mikrofonin ja kaiuttimen sijoitus ja käytä tuettua käsittelyä vain osana laajempaa palautteenhallintaa.

Vältä useiden DSP-parametrien muuttamista kerralla. Säädä yhtä toimintoa, kuuntele tai mittaa tulos ja dokumentoi muutos ennen kuin siirryt seuraavaan.

6. Tallenna ja hallitse kohtauksen esiasetuksia

Jos järjestelmä tukee kohtauksen tai esiasetettua tallennusta, tallenna vahvistettu kokoonpano, jotta se voidaan palauttaa uudelleenkäynnistyksen jälkeen tai mukauttaa toiseen käyttötilaan. Esiasetetut käyttäytyminen ja säilytysvaihtoehdot vaihtelevat tuotteen mukaan.

6. Viimeistele ja varmista aiotun käyttötapauksen reititys, tasot ja käsittely.

7. Tallenna määritykset selkeällä nimellä, kuten "Standard Meeting" tai "Presentation Mode", jos nimeämistä tuetaan.

8. Jos laite sallii useita esiasetuksia, dokumentoi kunkin tarkoitus ja kuka on valtuutettu muokkaamaan sitä.

9. Palauta tallennettu esiasetus ja varmista, että reititys, tasot ja käsittely toimivat odotetulla tavalla.

10. Pidä kirjaa tärkeistä asetuksista ja pidä varmuuskopioita, jos ohjelmisto tai laite tukee sitä.

Älä korvaa tunnettua hyvää kokoonpanoa ennen kuin korvaava kokoonpano on tarkistettu. Jos esiasetusten lataus toimii odottamattomasti, tarkista mallin käyttöoppaasta, mitkä parametrit tallennetaan ja palautetaan.

7. Tarkista koko järjestelmä

Määrityksen jälkeen testaa koko signaalipolku kustakin lähteestä kuhunkin aiottuun kohteeseen. Käytä tarkistuslistaa varmistaaksesi, että järjestelmä on valmis normaaliin toimintaan.

8. Yleisten käyttöongelmien vianmääritys

Ei äänilähtöä: Tarkista lähteen toisto, tulosignaali, reititysmääritykset, mykistystila, lähtötaso, kaapelointi ja alavirran vahvistimen tai kaiuttimen teho.

Ääni saavuttaa väärän vyöhykkeen: Tarkista matriisin risteyspisteet ja tulo/lähtötunnisteet. Vahvista fyysiset liitännät asennussuunnitelman mukaan.

Vääristynyt tai leikattu ääni: Vähennä liiallista lähteen, tulon, lähdön tai vahvistimen vahvistusta. Tarkista signaalin ilmaisimet jokaisessa vaiheessa sen sijaan, että lasket vain lopputuloa.

Akustinen palaute: Tarkista mikrofonin sijoitus, kaiuttimen suunta, mikrofonin vahvistus ja huoneen akustiikka. Käytä EQ:ta tai muita tuettuja työkaluja huolellisesti; pelkkä käsittely ei välttämättä ratkaise perimmäistä syytä.

Ohjausohjelmisto ei voi muodostaa yhteyttä: Tarkista valittu laite, verkkoyhteys, IP-kokoonpano tarvittaessa ja kaikki käyttöoppaassa kuvatut käyttövaatimukset.

Esiasetus ei palauta odotettua asetusta: Tarkista, onko valittu esiasetus tallennettu oikein ja mitkä parametrit malli tallentaa. Vertaa dokumentoituun peruskokoonpanoon.

9. Suositeltu käyttötyönkulku

Toistettavia tuloksia varten noudata samaa järjestystä aina, kun otat käyttöön uuden järjestelmän tai teet merkittäviä konfiguraatiomuutoksia:

11. Tarkista järjestelmän suunnittelu ja tunnista kaikki tulot ja lähdöt.

12. Vahvista laitteen liitettävyys ja merkitse kanavat.

13. Määritä ja testaa matriisireititystä.

14. Aseta tulo- ja lähtötasot.

15. Käytä vain sovelluksen edellyttämää DSP-käsittelyä.

16. Tallenna selkeästi nimetty esiasetus, jos sitä tuetaan.

17. Suorita täydellinen lähteestä kohteeseen -testi ja dokumentoi lopulliset asetukset.

Usein kysytyt kysymykset

Mitä eroa on digitaalisen audiomatriisin ja tavanomaisen mikserin välillä?

Matriisi keskittyy useiden tulojen reitittämiseen useisiin lähtöihin. Suunnittelusta riippuen se voi tarjota myös miksaus- ja DSP-toiminnot. Perinteinen mikseri on yleensä organisoitu kanavasekoituksen ja mix-bus-työnkulun ympärille, vaikka nykyaikaisten tuotteiden toiminnallisuus voi mennä päällekkäin.

Onko digitaalinen audiomatriisi määritettävä aina, kun se käynnistyy?

Ei välttämättä. Monet laitteet säilyttävät asetukset tai palauttavat esiasetukset, mutta käynnistyskäyttäytyminen ja muistitoiminnot riippuvat tietystä mallista. Tarkista käsikirja ja testaa odotettu tehojakson käyttäytyminen käyttöönoton aikana.

Voidaanko yksi tulo lähettää useaan lähtöön?

Monet matriisijärjestelmät tukevat yhden lähteen reitittämistä useampaan kuin yhteen lähtöön. Vahvista valitun mallin käytettävissä olevat reititysvaihtoehdot ja mahdolliset tasosäätimet.

Voiko digitaalinen audiomatriisi estää akustisen palautteen?

Matriisi voi tarjota käsittelyä, joka auttaa hallitsemaan ääntä, mutta takaisinkytkennän ohjaus riippuu myös mikrofonin ja kaiuttimen sijoittelusta, vahvistusrakenteesta, huoneen akustiikasta ja järjestelmän suunnittelusta. Älä oleta, että matriisi eliminoi automaattisesti palautetta.

Toimivatko kaikki digitaaliset audiomatriisijärjestelmät samalla tavalla?

Ei. Ydintyönkulku on samanlainen, mutta tuetut tulot, käsittelytoiminnot, ohjausohjelmistot, esiasetettu toiminta ja parametrialueet vaihtelevat mallin mukaan. Käytä aina tarkan laitteen dokumentaatiota.
