Nykyaikaisissa neuvotteluhuoneissa, hybridityöpaikoissa, etäopiskeluympäristöissä ja yhtenäisissä viestintäjärjestelmissä selkeä äänensiirto on välttämätöntä tuottavalle keskustelulle. Kuitenkin, kun paikallinen mikrofoni poimii äänen kaiuttimesta uudelleen ja lähettää sen takaisin etäpään osallistujalle, syntyy ei-toivottu kaiku. Tämä akustinen kaiku voi keskeyttää keskustelut, heikentää puheen ymmärrettävyyttä ja luoda epäammattimaisen kokouskokemuksen.
Acoustic Echo Cancellation (AEC) on kehittynyt digitaalinen signaalinkäsittely (DSP) -tekniikka, joka on suunniteltu poistamaan tämä ongelma. Tunnistamalla ja poistamalla ei-toivotut akustiset kaiut reaaliajassa AEC mahdollistaa sujuvan kaksisuuntaisen viestinnän, jolloin keskustelun molemmissa päissä olevat osallistujat voivat puhua luonnollisesti kuulematta häiritseviä kaikuja.
Nykyään AEC:stä on tullut standardiominaisuus ammattimaisissa neuvotteluäänijärjestelmissä, DSP-prosessoreissa, USB-neuvottelulaitteissa, videoneuvottelualustoissa ja verkkoääniratkaisuissa.
Ennen kuin ymmärrät AEC:n, on tärkeää ymmärtää, kuinka akustinen kaiku syntyy.
Tyypillisessä neuvotteluhuoneessa etäosanottajan ääni toistetaan kaiuttimien kautta. Ääni etenee huoneen läpi, heijastuu seiniltä, katoilta, pöydiltä ja muilta pinnoilta ja vangitsee sen sitten paikallisilla mikrofoneilla. Ilman kaiunpoistoa tämä heijastunut ääni välittyy takaisin etäosallistujalle, joka kuulee oman äänensä hetken kuluttua.
Toisin kuin verkon latenssi, akustinen kaiku johtuu fyysisestä akustisesta ympäristöstä, ja se tulee näkyvämmäksi suuremmissa huoneissa, joissa on useita kaiuttimia, kattomikrofoneja tai pitkät jälkikaiunta-ajat.
Yleisiä akustisen kaiun syitä ovat:
· Neuvottelukaiuttimet sijaitsevat lähellä mikrofoneja
· Erittäin heijastavat kokoushuoneet
· Isot neuvottelupöydät
· Kattomikrofoniryhmät
· Korkea kaiuttimen äänenvoimakkuus
· Hybridikokousjärjestelmät, joissa on samanaikaisesti paikallisia ja etäosallistujia
Jopa muutaman sadan millisekunnin viive voi vaikuttaa merkittävästi keskustelun laatuun ja tehdä kokouksista epämukavia.

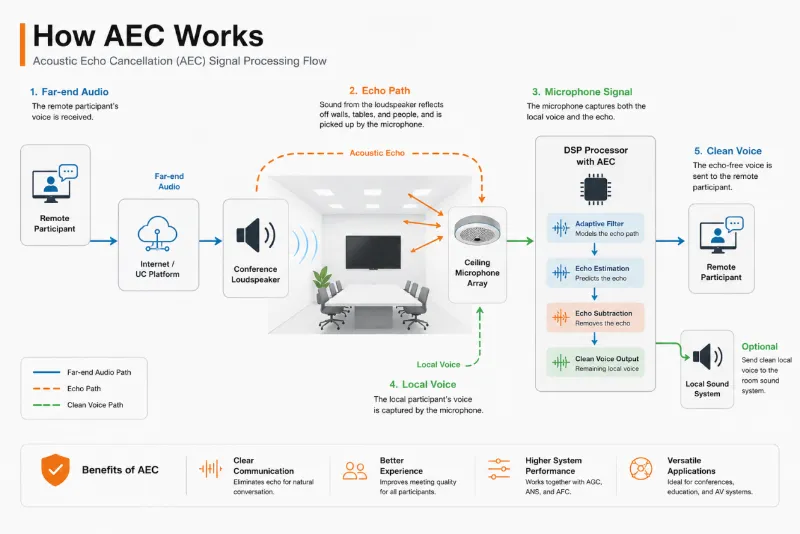

AEC tarkkailee jatkuvasti sekä kaiuttimen lähtösignaalia että mikrofonin tulosignaalia.
DSP-prosessori vastaanottaa referenssikopion kaiuttimiin lähetetystä signaalista. Mukavia suodatusalgoritmeja käyttämällä se ennustaa, kuinka signaali kulkee huoneen läpi, ja arvioi mikrofonien sieppaaman kaiun. Arvioitu kaiku poistetaan sitten mikrofonisignaalista ennen kuin ääni lähetetään etäosallistujille.
Koska huoneen akustiikka muuttuu jatkuvasti, kun ihmiset liikkuvat, ovet avautuvat tai huonekaluja järjestetään uudelleen, modernit AEC-algoritmit mukautuvat jatkuvasti akustiseen ympäristöön reaaliajassa.
Tyypillinen AEC-käsittelyn työnkulku sisältää:
1. Vastaanota etäpään audioviitesignaali.
2. Mallinnoi huoneen akustisia ominaisuuksia.
3. Arvioi palaava kaiku.
4. Vertaa arvioitua kaikua mikrofonin signaaliin.
5. Poista kaiku säilyttäen samalla paikallisen puhujan ääni.
6. Tulosta puhdas lähipään puhe lähetystä varten.
Tämä mukautuva käsittely mahdollistaa luonnolliset kaksisuuntaiset keskustelut ilman, että käyttäjien tarvitsee mykistää mikrofoneja muiden puhuessa.
AEC:n avulla sekä paikalliset että etäosapuolet voivat puhua samanaikaisesti kuulematta häiritseviä kaikuja, mikä luo luonnollisemman keskustelun.
Akustisen kaiun poistaminen parantaa merkittävästi puheen selkeyttä ja tekee keskusteluista helpommin ymmärrettäviä kokouksissa, luennoissa ja esityksissä.
Osallistujien ei enää tarvitse mykistää mikrofoneja manuaalisesti tai säätää kaiuttimen äänenvoimakkuutta kaiun estämiseksi, mikä johtaa sujuvampiin ja tuottavampiin kokouksiin.
AEC toimii yhdessä muiden DSP-tekniikoiden kanssa tuottaakseen ammattitason äänenlaadun jopa akustisesti haastavissa ympäristöissä.
Ammattimaiset DSP-prosessorit, joissa on sisäänrakennettu AEC, yksinkertaistavat järjestelmän suunnittelua vähentämällä ulkoisten lisäkäsittelylaitteiden tarvetta.
Monet ihmiset sekoittavat AEC:n muihin DSP-toimintoihin. Vaikka ne toimivat yhdessä, jokainen tekniikka ratkaisee erilaisen ääniongelman.
|
Tekniikka |
Ensisijainen tarkoitus |
|
AEC (akustisen kaiun vaimennus) |
Poistaa kaiuttimen äänen, jonka mikrofonit poimivat ja lähetetään takaisin etäosallistujille. |
|
ANS (automaattinen melunvaimennus) |
Vähentää jatkuvaa taustamelua, kuten LVI-järjestelmiä, tuulettimia tai toimiston tunnelmaa. |
|
AFC (automaattinen palautteen esto) |
Estää saman huoneen mikrofonin ja kaiuttimen välisten silmukoiden aiheuttaman akustisen palautteen (ulvomisen). |
|
AGC (Automatic Gain Control) |
Säätää automaattisesti mikrofonin herkkyyttä tasaisen äänenvoimakkuuden ylläpitämiseksi. |
|
ARR (automaattinen jälkikaiunta) |
Minimoi liiallisen huoneen jälkikaiunta parantaakseen puheen ymmärrettävyyttä. |
Yhdessä nämä tekniikat luovat täydellisen äänenparannusratkaisun nykyaikaisiin konferenssien äänijärjestelmiin. FHB:n konferenssimikrofonituotteet, kuten CM80D ja MC3200, integroivat AEC-, AFC-, ANS-, AGC-, ARR-, keilanmuodostus- ja muut DSP-algoritmit puheen poiminnan ja neuvottelun suorituskyvyn parantamiseksi.
Akustista kaiunpoistoa käytetään laajalti, kun tarvitaan selkeää kaksisuuntaista puheviestintää.
Tyypillisiä sovelluksia ovat:
· Yritysten kokoushuoneet
· Johdon kokoushuoneet
· Hybridikokoustilat
· Hallituksen kokoushuoneet
· Oikeustilat
· Etäopetusluokkahuoneet
· Luentosalit
· Etälääketieteen tilat
· Komento- ja ohjauskeskukset
· Videoneuvottelujärjestelmät
· Verkko-AV-asennukset
· Yhdistetyt viestintäjärjestelmät
Kun organisaatiot jatkavat hybridiyhteistyön omaksumista, luotettavasta AEC:stä on tullut perusvaatimus eikä valinnainen ominaisuus.
FHB Audio integroi ammattimaisen Acoustic Echo Cancellation -tekniikan useisiin kaupallisiin AV-ympäristöihin suunniteltuihin konferenssiäänituotteisiin.
Konferenssin DSP-prosessoreissamme ja ryhmämikrofonijärjestelmissämme yhdistyvät AEC ja automaattinen kohinanvaimennus (ANS), automaattinen vahvistuksen säätö (AGC), automaattinen takaisinkytkentävaimennus (AFC), automaattinen kaiunvaimennus (ARR), keilanmuodostus ja älykäs DSP-käsittely tuottaakseen selkeän, luonnollisen puheviestinnän.
Edustavia tuotteita ovat mm.
· MU-sarjan Dante Digital Audio Matrix -prosessorit
· DSP-sarjan kaiuttimien hallintaprosessorit
· CM80D Dante Array -mikrofoni
· MC3200 Ceiling Array -mikrofoni
Nämä ratkaisut sopivat kokoustiloihin, valtion tiloihin, oppilaitoksiin, yritysten kampuksille ja muihin ammatillisiin viestintäympäristöihin, joissa äänenlaatu on kriittinen. CM80D tukee jopa 6 metrin vastaanottoa, kun taas MC3200 käyttää 32 elementin ryhmää jopa 20 metrin poimintaetäisyydellä, molemmissa on integroitu AEC ja siihen liittyvät DSP-toiminnot.
Acoustic Echo Cancellation on yksi tärkeimmistä teknologioista nykyaikaisissa konferenssiäänijärjestelmissä. Poistamalla älykkäästi kaiuttimien ja mikrofonien väliset kaiut, AEC mahdollistaa luonnolliset, kaksisuuntaiset keskustelut erinomaisella puheen selkeydellä ja parannetulla kokousteholla.
Suunnitteletpa pientä kokoushuonetta tai suuren yrityksen yhteistyöjärjestelmää, korkean suorituskyvyn AEC:llä varustettujen DSP-ratkaisujen valitseminen on välttämätöntä ammattimaisen viestintäkokemuksen tarjoamiseksi.
