DWP22L on erinomainen laadukas Dante -rajapintapaneeli kahden Dante -kanavan muuntamiseksi analogiseksi äänilähtöksi ja kaksi analogista äänitulosta Dante -verkkoon. DWP22L-USA, joka on suunniteltu sopimaan USA: n tyyliin kaksoisjoukon taka-laatikkoon. DWP22L-EU, joka on suunniteltu sopimaan eurooppalaiseen asennuslaatikon kanssa.
DAP22L Dante -rajapinnan MIC/Line 2 -syötöt Multi 2 -lähtöt käyttävät CAT5 -kaapelia yksinkertaisesti kytkeäksesi RJ45 -portin Ethernet -kytkimeen ja käyttämällä ”Dante Controller” -signaalin matalan viivettä muihin laitteisiin, jotka ovat jo kytkettynä samaan Dante -verkkoon.
Yksi mikrofoni/linja XLR-tulo ja yksi mini-jack-tulo etupaneelissa
Mini-jack-syöttö on summattu mono-signaalille
Muuntaa MIC- tai Line -äänisignaalit Dante -verkkoon
MIC/linja on valittavissa XLR -tulolle
Kytkettävä 48 V: n fantomiteho MIC XLR -syöttöön
Säädettävä mikrofoni/linjan vahvistus -20 dB - +20db kutakin syöttökanavaa kohden
Kaksi äänisignaalin lähtöä Dante -verkosta takapaneelissa
Jokainen sivupaneelissa oleva äänisyöttösignaali/pidike LED
Korkearesoluutioinen 24 -bittinen muuntaa analogia digitaaliseksi ja digitaaliseksi analogiksi
LEDit osoittavat virran- ja verkon synkronoinnin tilan sivupaneelissa
Valta Ethernet (PoE) tai 24 VDC: n virtalähde
Tarjoaa korkealaatuista esivahvistinta mikrofoneille
Erinomainen äänenlaatu alhaisella melulla
|
MIC/linjatulot Dante -verkkoon |
|
|
Tulo: |
XLR (naaras), stereo-minijack (l, r) |
|
Voittoalue |
-20 ~ +20 |
|
Tuloimpedanssi |
> 2.5K_ (XLR MIC),> 5K_ (XLR-rivi),> 50k_ (mini-jack) |
|
Fantomivoima |
48 V Kytkentä |
|
Taajuusvaste |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Melu alle +4 dbu |
<-70 dB |
|
CMRR |
> 65 dB (50 Hz - 120 Hz) |
|
Dante Network rivilähtöön |
|
|
Lähdöt |
5P, tasapainoinen/epätasapainoinen, irrotettava päätelohko (lähtö 1/2) |
|
Lähtötaso |
-10 dbu nimellinen (viiva) |
|
Lähtötaso |
+10 dbu maksimia |
|
Lähtöjännite |
+20dbu (@ 0db lähtövahvistus) |
|
Lähtöimpedanssi |
150_balanced; 75_unbalanced |
|
Taajuusvaste |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
T <0,1% |
|
Melu |
<-80dB |
|
Ylisarja |
<85 dB (20 Hz - 20 kHz |
|
Dante -kanava |
|
|
Lähettimet/vastaanottimet |
2/2 |
|
Lähetysnopeus |
100 Mbit / s |
|
Ratkaisu |
24.11.2010 |
|
Näytteenottotaajuus |
44,1 kHz, 48 kHz. |
|
Dante -käyttöliittymä |
RJ45 Jack |
|
Virtayhteydet |
2 nasta Euro -terminaali |
|
Sähkövaatimus |
24 vdc @ 180 mA plus kytketyt fantomikuormat tai poe |
|
Ulottuvuus |
116 mm (W) × 114,5 mm (H) × 53,1 mm (D)-DWP22L-US 87 mm (W) × 875 mm (H) × 53,1 mm (D)-DWP22L-EU |
|
Paino: 0,36 kg-DWP22L-USA |
Paino: 0,36 kg-DWP22L-USA 0,28 kg-DWP22L-EU |

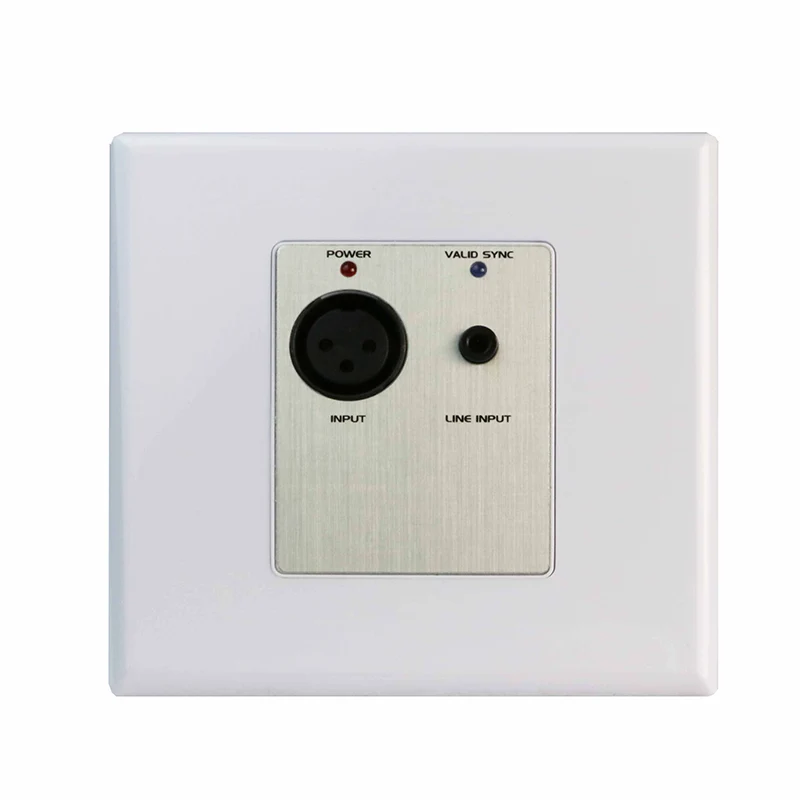

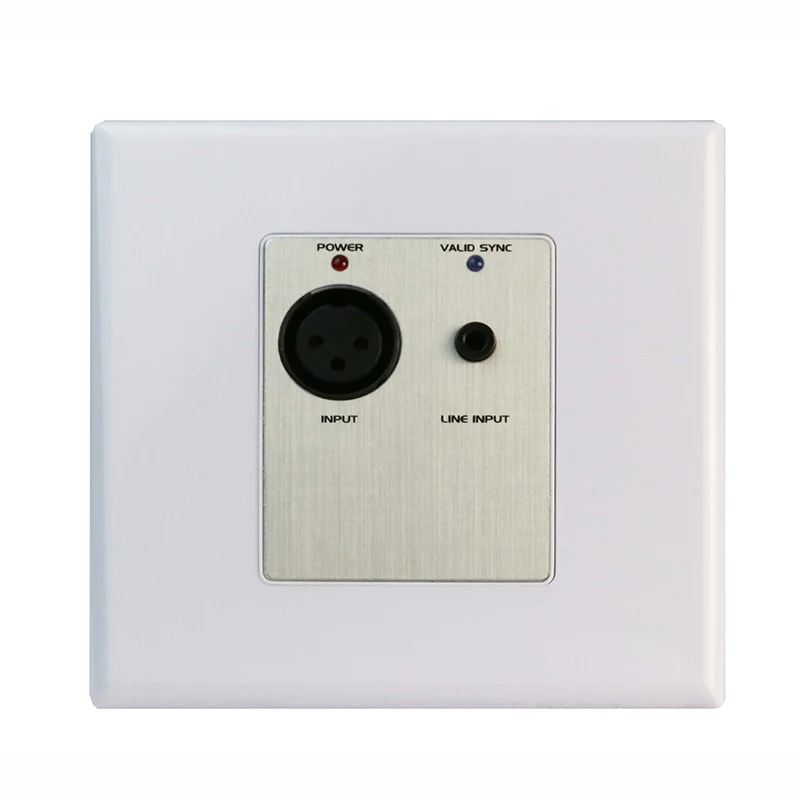

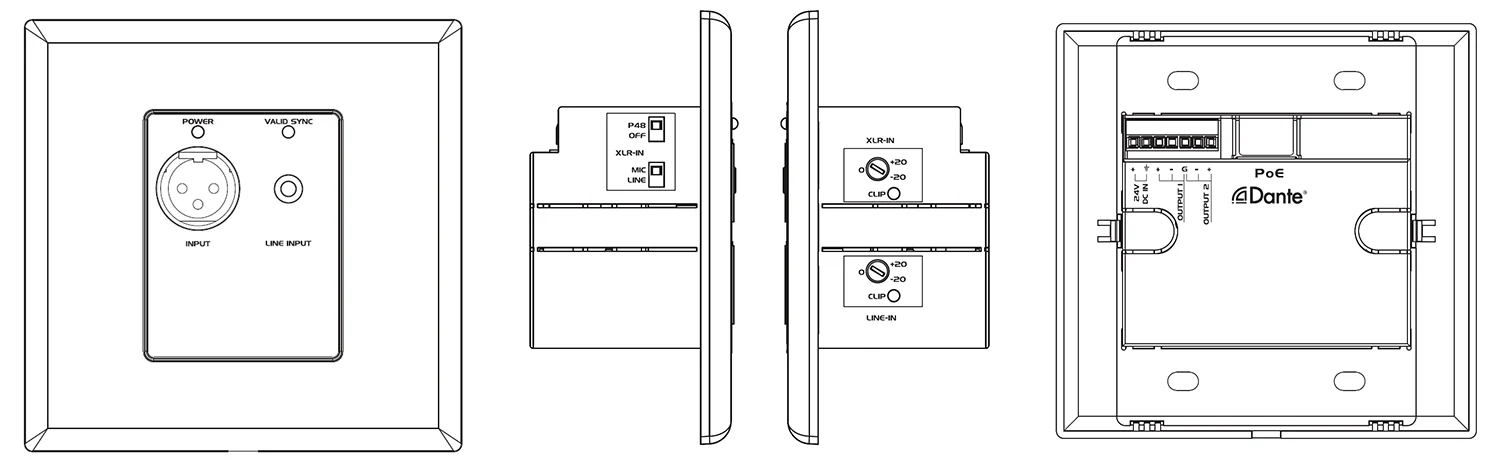

1. XLR -syöttö, hyväksy mikrofoni- tai linja -äänisignaali.
2. 3,5 mm mini -tunkkitulo, hyväksyy linjan äänisignaalin.
3. Tehon LED -merkkivalo.
4. Synkronointi LED osoittaa Dante -verkon tilan
5. XLR -tulonvalitsin
Rivi: Hyväksyy tasapainotetun tai epätasapainoisen linjalähteen.
MIC: Hyväksyy dynaamisen tai lauhdutinmikrofonin signaalin.
P48V: Tarjoaa 48 V: n fantomitehoa kytkemällä lauhdutinmikrofonia.
6. Syöttövahvistusohjaus: Säädä tulosignaalin vahvistustasoa jokaisessa syöttökanavalla.
7. Signaalipidike LED jokaiselle syöttökanavalle.

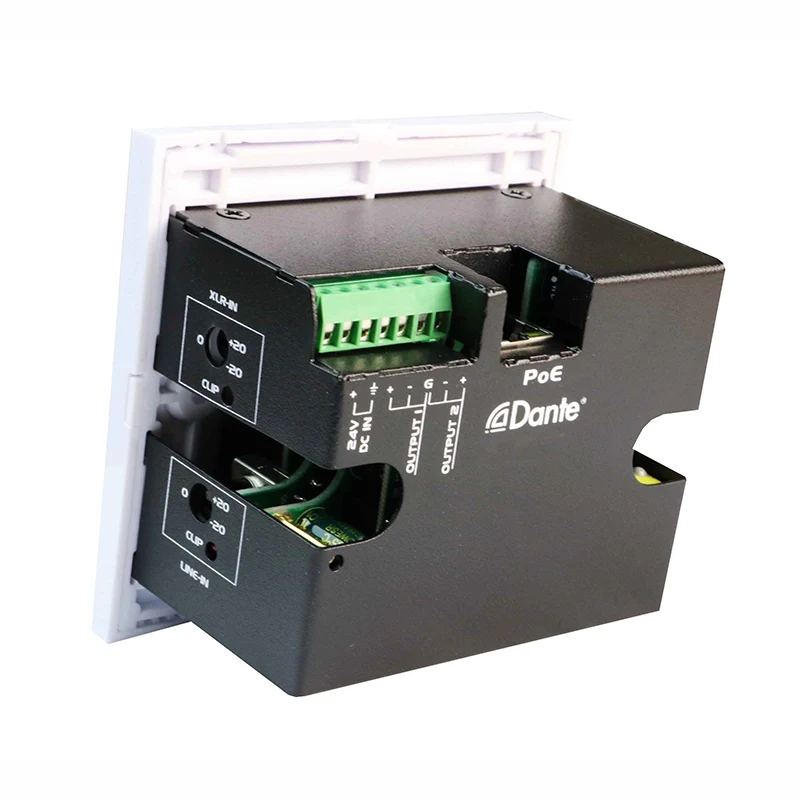

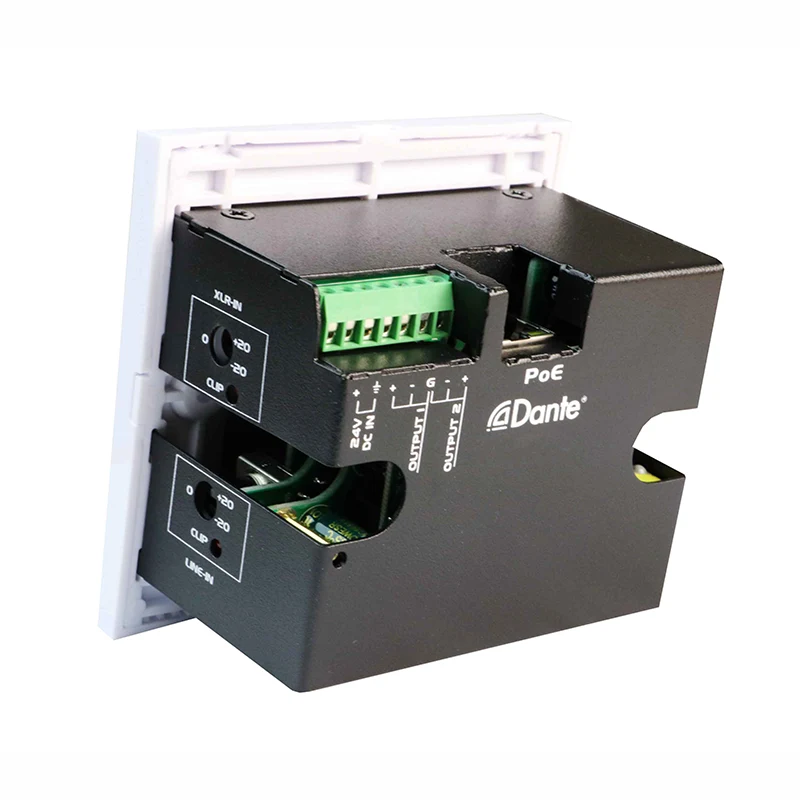

8. Euro -päätelaitteet: Muuntaa kaksi Dante -kanavaa analogiseksi viivalähtöksi.
9. RJ45 -portti: CAT5 -kaapelin käyttäminen Dante -verkkoon.
HUOMAUTUS: Kun käytät PoE: n käytössä oleva verkkokytkin, DWP22L voi olla virtalähde ja toimia PoE: ltä.
10. Teho: Kytke tasavirta 24V 2P -liitäntälohkoon tai DC -syöttöliittimeen.
Huomaa: Jos DC 24V ja PoE ovat molemmat läsnä DWP22L: lle, yksikkö toimii DC 24V: stä. Ja kun DC 24V poistettiin, virta siirtyy Automaattisesti Poe Poweriin.
2CH Dante -liittymän 2 MIC/Line -tulot x 2 lähtörajapintapaneeli on täydellinen ammatillisille äänisovelluksille, kuten kokoushuoneisiin, eläviin äänenasetuksiin, lähetysstudioihin ja asennettuihin AV-järjestelmiin, joissa luotettava Dante-to-analog ja analoginen Dante-muuntaminen vaaditaan kompaktissa, telineettomassa muodossa. Sen seinälle kiinnitetty muotoilu mahdollistaa puhtaan ja tehokkaan integroinnin erilaisiin ympäristöihin säilyttäen samalla korkealaatuisen äänen suorituskyvyn.
