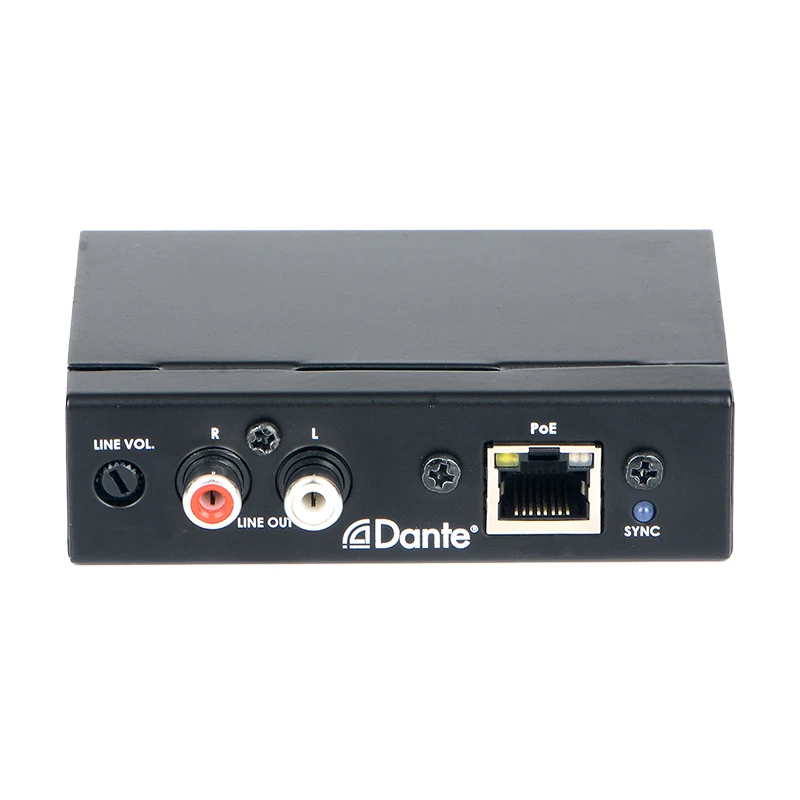

DR22 Dante -ruutu on kompakti dente-analoginen äänirajapinta, joka vastaanottaa kaksi digitaalista äänen kanavaa Dante-verkon kautta ja muuntaa ne analogiseksi stereo (RCA) -lähtöksi.Dante-verkko-integraatio: Yksinkertaisesti liitä DR22 Ethernet-kytkimeen CAT5/CAT6-kaapelin (RJ45-portti) kautta.
Matalaviivainen ääni: Dante Controller -ohjelmiston käyttäminen, reitittää äänet saumattomasti mistä tahansa Dante-yhteensopivasta laitteesta (esim. Sekoittimet, prosessorit tai mikrofonit) samassa verkossa DR22: n analogisten tulosten kanssa.Plug-and-play: Ei monimutkaisia kokoonpanoja-määritä vain Dante-kanavat, ja DR22 ei toimittaa korkean fidity Analog Audio -puhelimille.
Dante -käyttöliittymä äänen syöttämiseen.
RCA -lähtöliittimet etupaneelissa.
Muuntaa Dante -äänisignaalin epätasapainoiseksi viivatasolle. Lähtövahvistuksen hallinta etupaneelissa
Valitsevat Dante -näytteenotiset nopeudet: 44,1 kHz ~ 96 kHz. Korkearesoluutioinen digitaalinen ja analoginen muuntovoima Ethernetissä (PoE).
Erinomainen ääni
|
Linjottaa |
RCA, epätasapainoinen |
|
Lähtöimpedanssi |
40. |
|
Lähtötaso |
-10 DBU -nimellinen |
|
Lähtötaso |
+10 dbu maksimia |
|
Lähtöjännite |
+20dbu (@ 0db lähtövahvistus) |
|
Taajuusvaste |
20Hz- 20 kHz (+/- 2db) |
|
Thd+n |
<0,06% @ 1kHz |
|
S/n |
95dB @ 1kHz (painotettu) |
|
Dynaaminen alue |
100dB (-60dBF: t painotettu) |
|
Dante -kanava |
|
|
Lähettimet/vastaanottimet |
2/2 |
|
Lähetysnopeus |
100 Mbit / s |
|
Ratkaisu |
24.11.2010 |
|
Näytteenottotaajuus |
44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz. |
|
Dante -käyttöliittymä |
RJ-45 Jack |
|
Virtalähde |
Ihmiset, 52 mutta |
|
Mitat |
92,5 mm (W) × 25,2 mm (H) × 68,2 mm (d) |
|
Paino |
190 g |
DR22 on äänilinjan RCA -lähtö Dante -rajapinta. Sen muuntaa digitaaliset Dante-audiosignaalit analogisiksi linjatasoiksi (RCA), mikä mahdollistaa saumattoman integroinnin nykyaikaisten IP-pohjaisten ääniverkkojen ja vanhojen analogisten järjestelmien välillä. Sitä voidaan käyttää villissä sovelluksissa:
1. Live Sound & Performance
Vaiheenvalvonta: Syötä Dante Network Audio (esim. Digitaalikonsolin sekoitettujen näyttösignaalit) analogisten vaihevahvistimien tai virtalähteen kaiuttimien kautta RCA -tulojen kautta.
Varmuuskopiointijärjestelmät: Tarjoa vikaantumaton analoginen syöttö Dante-verkosta hätä PA-järjestelmiin tai varmuuskopiosekoittimiin.
2. Lähetys ja suoratoisto
Studion seuranta: Route Dante Audio (esim. Ohjelman syötteet tai live -mikrofonit) analogisille studiomonitorille tai kuulokkeille RCA -tuloilla.
Vanha laitteiden integrointi: Kytke Dante-pohjainen lähetyskonsolit vanhemmille tallentimille, nauhan kansille tai analogisille prosessoreille.
3. Yritys- ja vieraanvaraisuus
Taustamusiikki: Levitä Dante Network Audio (esim. Musiikin suoratoisto tai ilmoitukset) analogisille vahvistimille aulassa, ravintoloissa tai hotellivyöhykkeissä.
Konferenssijärjestelmät: Lähetä Dante -mikrofonisyötteitä analogisille tallennuslaitteille tai pienille PA -järjestelmille.
4. Koti- ja kuluttajien integraatio
Hi-Fi-järjestelmät: Toista Dante Network Audio (esim. PC: ltä tai Dante-yhteensopivasta sekoitimesta) kotistereojen, vastaanottimien tai vintage-vahvistimien kautta RCA-tulojen kanssa.
Monihuoneen ääni: Laajenna Dante-ääni analogisiin kaiuttimiin verkkoon ei-työssä olevissa huoneissa.
5. Vähittäiskauppa ja digitaaliset opasteet
Zone Audio: Toimita Danten hallittu mainonta tai musiikkisyöttö analogisille kattokaiuttimille tai erillisille äänisoittimille.
6. Palvonnan talo
Satelliittipuhujahyödyt: Muunna Dante-jakautunut ääni analogiselle parvekkeelle tai ylivuoto-alueen kaiuttimille.
Vanha yhteensopivuus: Bridges Modern Dante -verkot analogisilla vaihteilla.
Matala viive: Dante varmistaa synkronoidun, korkealaatuisen äänensiirron.
Yksinkertaistettu johdotus: Korvaa iso analoginen monisydämen kaapelit yhdellä Ethernet -yhteydellä.
Asennusesimerkki:
Kytke käyttöliittymä Dante -verkkoon Ethernet -kytkimen kautta.
Käytä Dante Controlleria reitittämään äänikanavia käyttöliittymään.
Korjaa RCA -lähdöt vahvistimiin, tallentimiin tai kaiuttimiin.
