DWP22X on korkean suorituskyvyn Dante-rajapintapaneeli, joka muuntaa saumattomasti kaksi Dante-kanavaa analogiseksi äänilähtöksi ja kaksi analogista äänitulosta Dante-verkkoon. DWP22X-UA-malli on suunniteltu Yhdysvaltain tyylisille kaksoissäyttimille, kun taas DWP22X-EU on räätälöity eurooppalaisille asennuslaatikoille.
Asentaaksesi yhdistämällä RJ45-portti vain Ethernet-kytkimeen CAT5-kaapelilla ja käytä sitten Dante Controlleria reitittämään matalan latenssignaaleja samaan Dante-verkkoon ja muihin laitteisiin. Tämä varmistaa tehokkaan ja luotettavan äänensiirron verkossa.
• Tarjoaa Dante -rajapinnan kahdelle tulolle / lähdölle
• Kaksi standardia XLR -mikrofonia tai linja -äänikanavaa muunnetaan Dante -verkkoksi
• Mikro/linja valittavissa jokaisessa tulossa
• Säädettävä mikrofoni/viivanvahvistus -20 dB - +20db kutakin syöttökanavaa kohti
• Vaihdettava 48 V: n fantomiteho jokaisessa lauhdutinmikrofonissa
• Jokainen etupaneelissa oleva äänisyöttösignaali/pidike LED
• Kaksi XLR -tasapainotettua äänilähtöviivatasoa Dante -verkosta
• Takapaneelin kaksi lähtökanavaa (vastaa kahta XLR -lähtöä)
• Korkearesoluutio 24 -bittinen muuntaa analogia digitaaliseksi ja digitaaliseksi analogiksi
• LEDit ilmaisevat etupaneelin virran ja verkon synkronointia
• Powered By Ulkoinen 24 VDC -virtalähde tai PoE
• Normaali toiminta Poe Enable -verkon kytkimellä
|
Dante Network linja- /mikrofonilähtöihin |
|
|
Lähdöt |
XLRX2, 5P irrotettava päätelohko |
|
Lähtötaso |
-10 dbu nimellinen (viiva) -10 dbu nimellinen (mikrofoni) |
|
Lähtötaso |
+10 dbu maksimia |
|
Lähtöjännite |
+20dbu (@ 0db lähtövahvistus) |
|
Lähtöimpedanssi |
150Ω tasapainoinen; 75Ω epätasapainoinen |
|
Taajuusvaste |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Melu |
<-75 dB |
|
CMRR |
> 65 dB (50 Hz - 120 Hz) |
|
MIC/linjatulot Dante -verkkoon |
|
|
MIC -tulot |
|
|
Tulot |
Xlr x 2 |
|
Saada |
Lauhduttimen mikrofoni: 40 dB |
|
Dynaaminen mikrofoni: |
60 dB |
|
Syöttötaso +4 dBU: lle |
-36 DBU (lauhduttelija) -56 DBU (dynaaminen) -36 DBU (maksimiarvo) |
|
Tuloimpedanssi |
40. |
|
Fantomivoima |
48 V |
|
Taajuusvaste |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Melu alle +4 dbu: |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz - 120 Hz) |
|
Ylisarja |
<85 dB (20 Hz - 20 kHz |
|
Linjatulot |
|
|
Tulot |
Xlr x 2 |
|
Syöttötaso +4 dBU: lle |
+4 dbu (tasapainoinen); -10 DBV (epätasapainoinen) |
|
Tuloimpedanssi |
> 40Ω |
|
Taajuusvaste |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Melu alle +4 dbu |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz - 120 Hz) |
|
Ylisarja |
<75 dB (1 kHz, mikä tahansa linja mic -kanavalle), <70 dB (20 Hz - 20 kHz) |
|
Dante -kanava |
|
|
Lähettimet/vastaanottimet |
2/2 |
|
Lähetysnopeus |
100 Mbit / s |
|
Ratkaisu |
24.11.2010 |
|
Näytteenottotaajuus |
44,1 kHz, 48 kHz. |
|
Dante -käyttöliittymä |
RJ45 Jack |
|
Virtayhteydet |
2 nasta Euro -terminaali, Power Jack |
|
Valtavaatimukset |
24 vdc @ 180 mA plus kytketyt fantomikuormat tai poe |
|
Mitat |
116 mm (W) × 114,5 mm (H) × 53,1 mm (d) - DWP22x -US |
|
|
87 mm (W) × 87,5 mm (H) × 53,1 mm (D) - DWP22X -EU |
|
Paino: 0,29 kg-DWP22X-USA |
0,29 kg-DWP22x-USA 0,28 kg-DWP22X-EU |

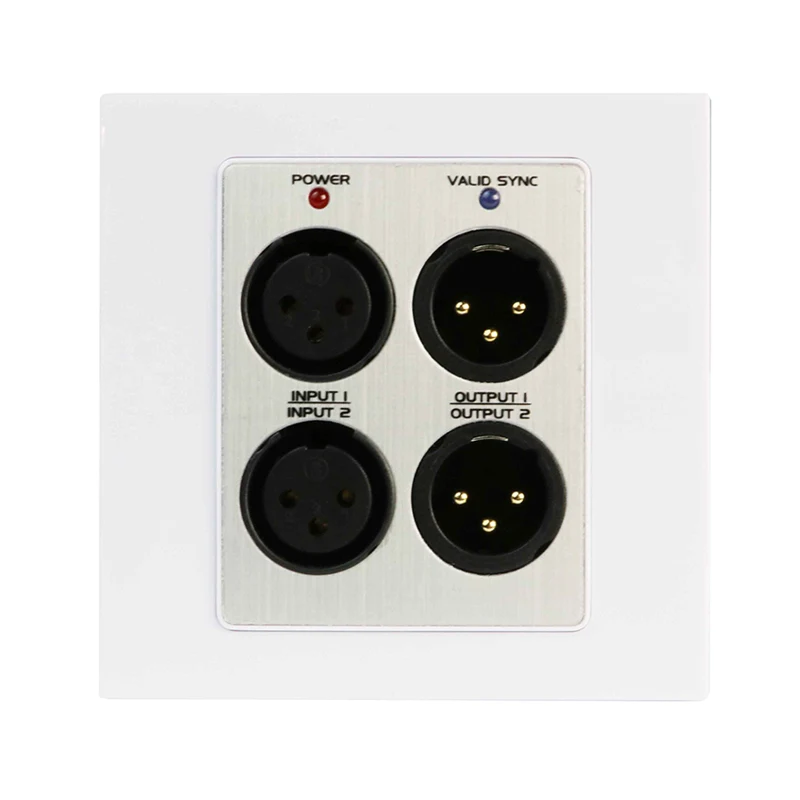

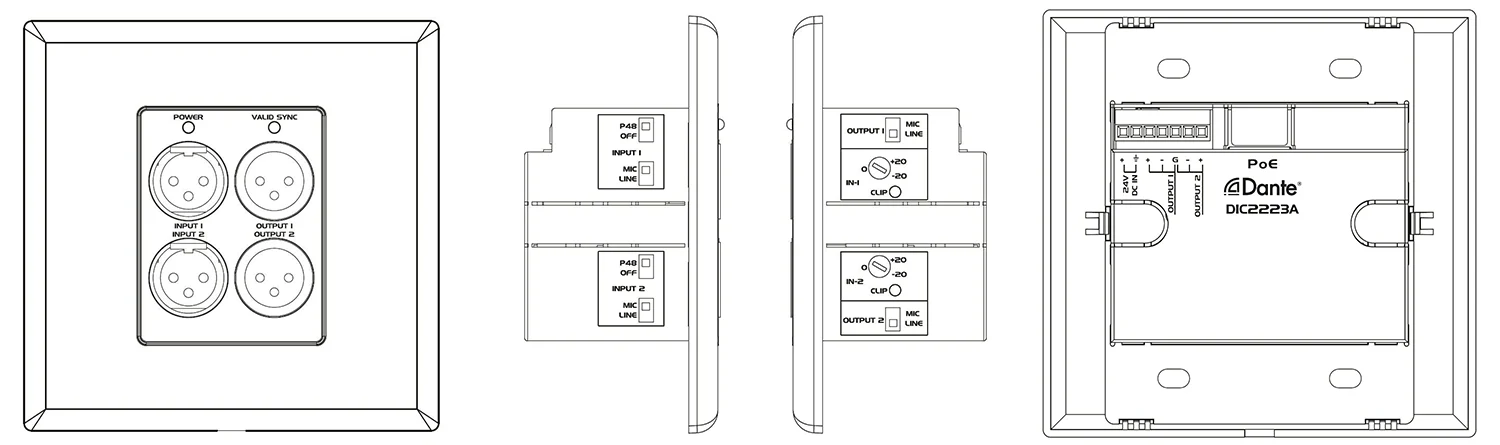

1. Kaksi XLR -tuloa, hyväksy MIC- tai Line -äänisignaali.
2. Kaksi XLR -lähtöä, valittavissa MIC- tai Line -äänisignaalille.
3. Tehon LED -merkkivalo.
4. Synkronointi LED osoittaa Dante -verkon tilan.
5. Syöttövalitsin
Rivi: Hyväksyy tasapainotetun tai epätasapainoisen linjalähteen.
MIC: Hyväksyy dynaamisen tai lauhdutinmikrofonin signaalin.
48 V: Tarjoaa 48 V: n fantomitehoa kytkemällä ondenser -mikrofonia.
6. Lähtövalitsin: T Lähetykset linjalle tai mikrofonille, jolla on erilainen vahvistusalue.
7. Syöttövahvistusohjaimet: Säädä ACH -syöttökanavan tulosignaalin vahvistussignaalin tasoa.
8. Signaalipidike LED jokaiselle syöttökanavalle

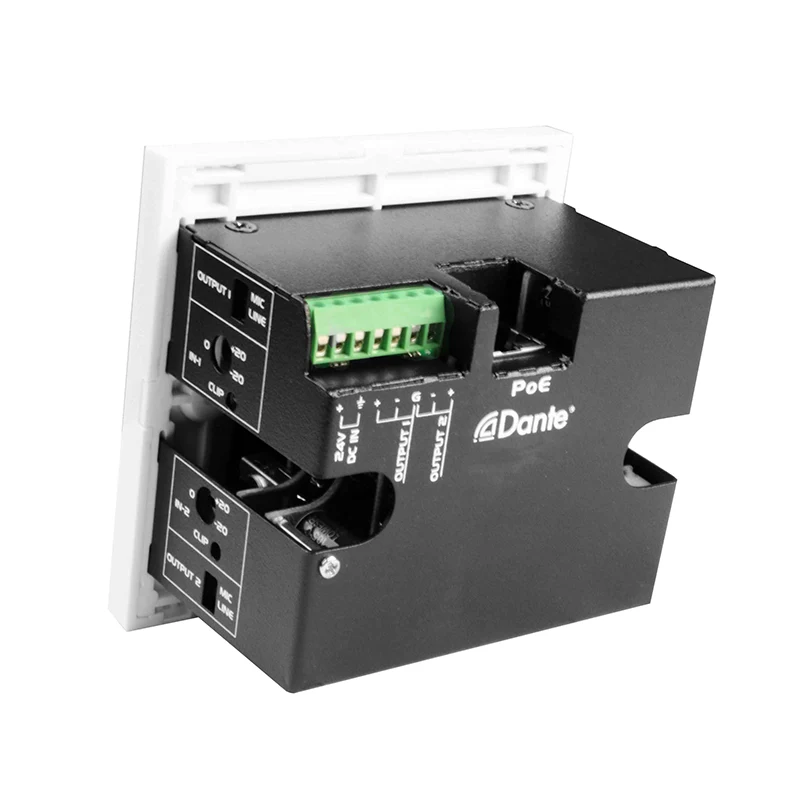

9. Euro -terminaalin tuotokset:
Muuntaa kaksi Dante -kanavaa analogiseksi viivalähtöksi. Nämä kaksi lähtöä ovat yhdensuuntaiset lähtöpaneelin nostopaneelin kanssa.
10.RJ45 -portti: CAT5: n käyttö, joka pystyy muodostamaan yhteyden Dante -verkkoon.
HUOMAUTUS: Kun käytät PoE: n käytössä oleva verkkokytkin, DWP22X voi olla virta ja toimia PoE: ltä.
11. Teho: Kytke tasavirta 24V 2P -liitäntälohkoon tai DC -syöttöliittimeen. Huomaa: Jos DC 24V ja PoE ovat molemmat läsnä DWP22X: llä, yksikkö toimii DC 24V: stä. Ja kun DC 24V poistettiin, virta siirtyy Automaattisesti Poe Poweriin.
2CH Dante -liittymän 2 MIC/Line -tulot x 2 lähtörajapintapaneeli on täydellinen ammatillisille äänisovelluksille, kuten kokoushuoneisiin, eläviin äänenasetuksiin, lähetysstudioihin ja asennettuihin AV-järjestelmiin, joissa luotettava Dante-to-analog ja analoginen Dante-muuntaminen vaaditaan kompaktissa, telineettomassa muodossa. Sen seinälle kiinnitetty muotoilu mahdollistaa puhtaan ja tehokkaan integroinnin erilaisiin ympäristöihin säilyttäen samalla korkealaatuisen äänen suorituskyvyn.
