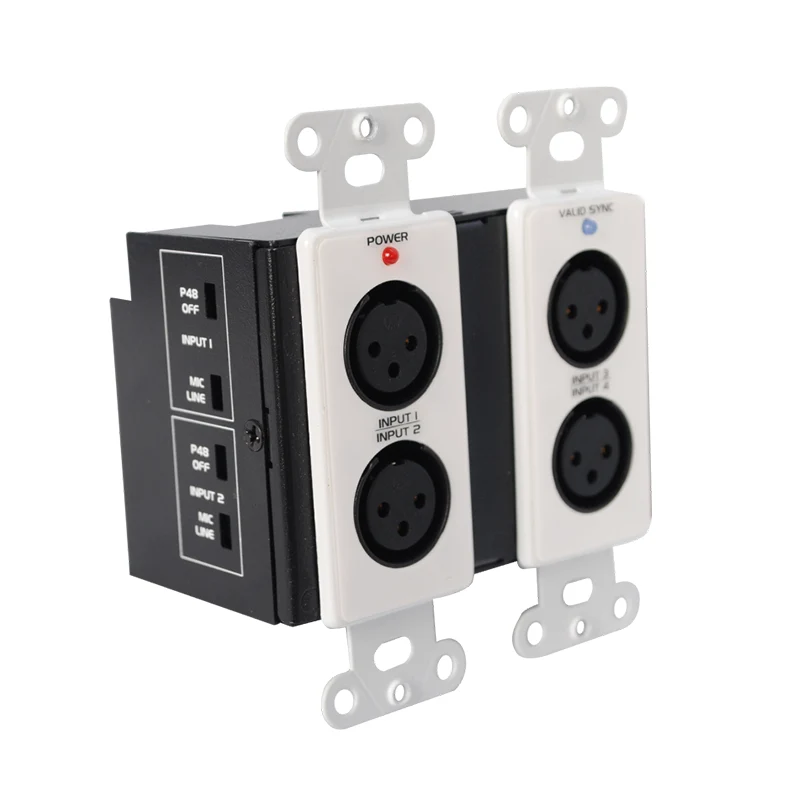

Dante-rajapinta 4 X MIC on korkean suorituskyvyn Dante-rajapinta-ruutu, joka muuntaa saumattomasti kaksi Dante-kanavaa analogiseksi äänilähtöksi ja neljä analogista äänitulosta Dante-verkkoon. Se on suunniteltu sopimaan yhdysvaltalaiseen kaksoisjoukkoon, se tarjoaa helpon asennuksen ja integroinnin.
Tämä Dante-rajapinta myös yhdistä vain RJ45-portti Ethernet-kytkimeen käyttämällä vakiona CAT5-kaapelia, ja käytä sitten “Dante Controller” -sovelluksen matalan viiveisen signaalien reitittämiseen samaan Dante-verkon laitteisiin ja muihin laitteisiin. Tämä varmistaa tehokkaan ja luotettavan äänensiirron asennuksen kautta.
Voimme myös tarjota sarjoja Dante -ääniratkaisun, kuten Dante DSP, Dante -rajapinta, Dante -mikrofoni, Dante -kaiutin.
1.tuki neljä MIC/Line XLR -tuloa etupaneelissa
2.Converts Mic- tai Line Audio -signaalit Dante Network -verkkoon
3.Mic tai rivi on valittavissa jokaiselle XLR -tulolle
4.Kukittava 48 V: n fantomiteho jokaiselle MIC XLR -syödälle
5.Suodattava mikrofoni/linjavahvistus -20 dB - +20dB jokaiselle XLR -tulolle
6.Kwo äänisignaalilähtö Dante -verkosta takapaneelissa
7. tasapainotetut tai epätasapainoiset signaalin ulostulot
8. Korkea resoluutio 24 -bittinen DAC: lle ja ADC: lle
9.LEDS osoittavat etupaneelin virran ja verkon synkronointia
10. Voima Ethernet (POE) tai 24 VDC -virtalähde
11. Tarjoaa mikrofonien esivahvistimen korkeaa laatua
12.Elentti äänenlaatu alhaisella melulla
|
MIC/linjatulot Dante -verkkoon |
|
|
Tulo: |
Xlr (naaras) x 4 |
|
Voittoalue |
-20 ~ +20 |
|
Tuloimpedanssi |
> 2,5 k_ (mikrofoni); > 5 k_ (rivi) |
|
Fantomivoima |
48 VDC, vaihdettava |
|
Taajuusvaste |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Melu alle +4 dbu |
<-70 dB |
|
CMRR |
> 65 dB (50 Hz - 120 Hz) |
|
Dante Network rivilähtöön |
|
|
Lähdöt |
2, tasapainoinen/epätasapainoinen, irrotettava päätelohko |
|
Lähtötaso |
+4 dbu (nimellinen) tasapainoinen; -10 DBV (nimellinen) epätasapainoinen, valittavissa oleva |
|
Lähtöjännite |
+20dbu (@ 0db lähtövahvistus) |
|
Lähtöimpedanssi |
150_Balanced; 75_Unbalanced |
|
Taajuusvaste |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Melu |
<-80dB |
|
Ylisarja |
<85 dB (20 Hz - 20 kHz |
|
Dante -kanava |
|
|
Lähettimet/vastaanottimet |
2/2 |
|
Lähetysnopeus |
100 Mbit / s |
|
Ratkaisu |
24.11.2010 |
|
Näytteenottotaajuus |
44,1 kHz, 48 kHz. |
|
Dante -käyttöliittymä |
RJ45 Jack |
|
Virtayhteydet |
2 nasta Euro -terminaali |
|
Sähkövaatimus |
24 vdc @ 180 mA plus kytketyt fantomikuormat tai poe |
|
Ulottuvuus |
116 mm (W) × 114,5 mm (H) × 53,1 mm (d) |
|
Paino: 0,36 kg-DWP22L-USA |
370 g |

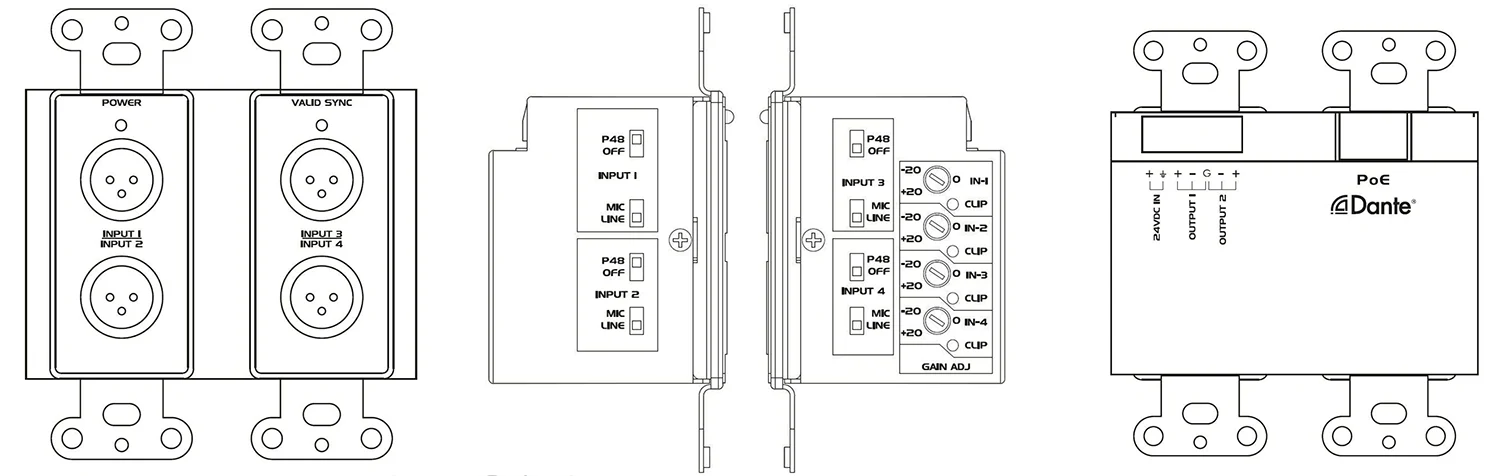

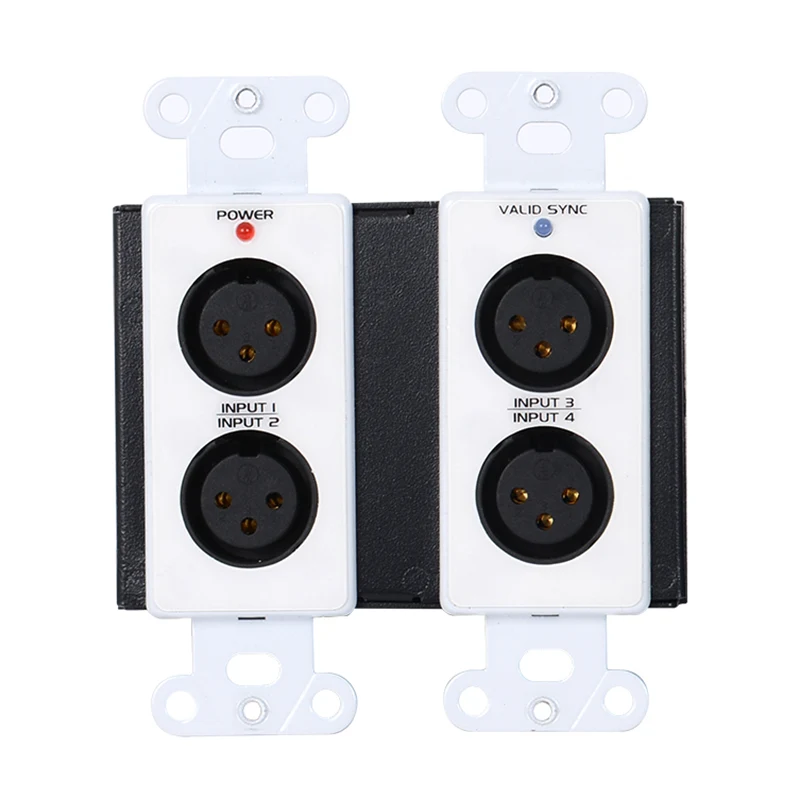

1. XLR -tulot, hyväksy MIC- tai Line -äänisignaali.
2. Tehon LED -merkkivalo.
3. Synkronointi LED osoittaa Dante -verkon tilan.
4. XLR -tulonvalitsin
Rivi: Hyväksyy tasapainotetun tai epätasapainoisen linjalähteen.
MIC: Hyväksyy dynaamisen tai lauhdutinmikrofonin signaalin.
P48V: Tarjoaa 48 V: n fantomitehoa kytkemällä lauhdutinmikrofonia.
5. Syöttövahvistusohjaimet: Säädä tulosignaalin vahvistustasoa jokaisessa syöttökanavalla.
6. Signaalipidike LED jokaiselle syöttökanavalle
7. Euro -päätelaitteet: Muuntaa kaksi Dante -kanavaa analogiseksi viivalähtöksi.
8. RJ45 -portti: CAT5 -kaapelin käyttäminen Dante -verkkoon.
HUOMAUTUS: Kun käytät PoE: n käytössä oleva verkkokytkin, DWP42L voi olla virta ja toimia PoE: ltä.
9. Teho: Kytke tasavirta 24V 2P -liitäntälohkoon tai DC -syöttöliittimeen.
Huomaa: Jos DC 24V ja PoE ovat molemmat läsnä DWP42L: lle, yksikkö toimii DC 24V: stä. Ja kun DC 24V poistettiin, virta siirtyy Automaattisesti Poe Poweriin.
Dante -rajapinta (4 x mic/linjatulot, 2 x linjaulostulot) on monipuolinen ääniverkkosratkaisu, joka on suunniteltu saumattomaan integraatioon ammatillisissa ääniasennuksissa. Se mahdollistaa kaksisuuntaisen muuntamisen analogisen ja Dante Digitaalisen äänen välillä, Pls viittaa alla olevaan
1. Live Sound & Event -tuotanto
Kytke mikrofonit, instrumentit tai linjatason lähteet (esim. Sekoittimet, toistolaitteet) DANTE-verkkoon matalan viiveen jakaumaa varten useiden vaiheiden tai vyöhykkeiden välillä.
Lähetä jalostettu ääni Dante-yhteensopivasta sekoittimesta analogisiin vahvistimiin, näytöihin tai tallennuslaitteisiin.
2. Konferenssi ja järjestelmät
Integroi analogiset mikrofonit (esim. PODIUM MICS, PANED-MEC) DANTE-pohjaiseen neuvottelujärjestelmään joustavaa reititystä ja käsittelyä varten.
Tulosta Dante -äänirehut analogisille kaiuttimille tai vanhoille vahvistimille kokoushuoneissa, auditorioissa tai luentosalissa.
3. Lähetys- ja äänitysstudiot
Digitoi analogiset lähteet (MIC: t, instrumentit, perämoottorin varusteet) ja lähetä ne Danten yli tallentamiseen, suoratoistoon tai lähettämiseen.
Lähetä Dante -syötteitä (esim. DAW -lähdöt, sisäpuhelinsignaalit) analogisille näytöille, kuulokkeille tai prosessointilaitteille.
4. Palvonta- ja performanssitilojen talo
Kaappaa kuorosekstit, instrumentit tai puhuttu sana ja jaa ne Danten kautta FOH -sekoittimiin, tallennusjärjestelmiin tai live -virroihin.
Reitti Dante -toistokappaleet tai ilmoitukset analogisille vyöhykkeille tai viivästyslinjoille.
5. Asennettu ääni ja vieraanvaraisuus
Yhdistä taustamusiikki (BGM) -järjestelmät, haku MIC -tiedostot tai analogiset lähteet Dante -verkkoon keskitettyä ohjausta varten.
Lähtöverkkoinen ääni (esim. Ohjelmärehut, hätähälytykset) analogisille vahvistimille hotelleissa, ravintoloissa tai vähittäiskaupassa.
Plug-and-play Dante -integraatio-ylimääräisiä ohjaimia ei tarvita.
Erittäin alhainen latenssi-ihanteellinen reaaliaikaisiin sovelluksiin.
Skaalautuva ja joustava reititys - Hallitse ääntä Dante Controllerin kautta.
Kompakti ja telineenkiinnitettävä-sopii USA: n standardien kaksoiskokoonpanoihin.
