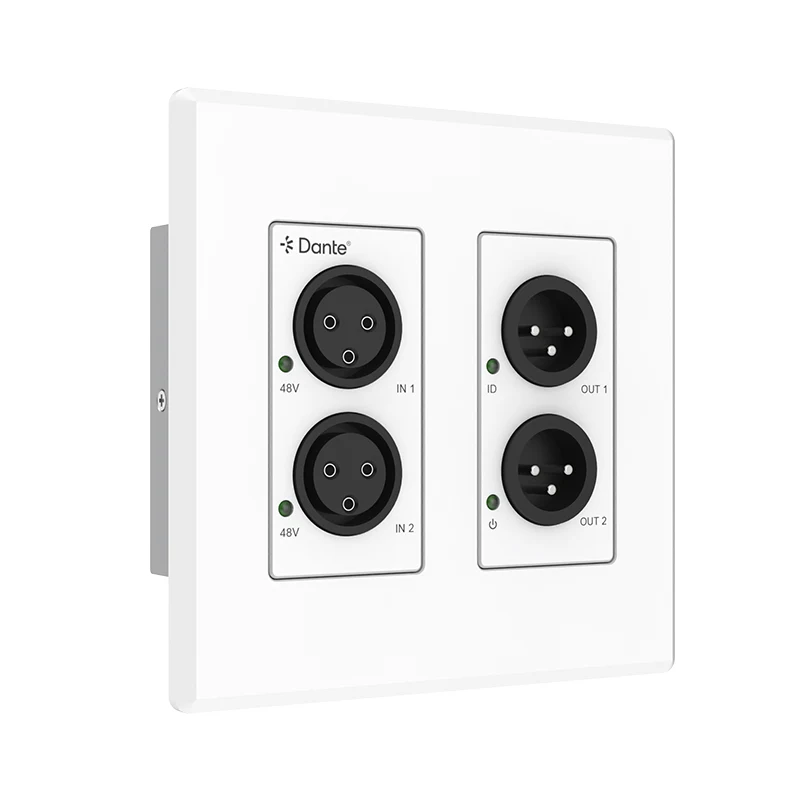

Tämä kompakti 2-kanavainen analoginen XLR Dante Converter käyttää Dante® Ultimo 2x2 -alustaa, joka yhdistää perinteiset analogiset äänilaitteet saumattomasti Dante®-digitaaliverkkoon. Se on suunniteltu tavalliseksi 2-GANG US -seinälevyksi, ja se tarjoaa joustavan integroinnin sekä vanhoihin että nykyaikaisiin äänijärjestelmiin.
Analoginen tulo: Säädettävä herkkyys ja 5-tasoinen tarkkuussäätö optimaalista signaalinsovitusta varten.
Analoginen lähtö: Konfiguroitava lähtövahvistus 5-portaisella säädöllä tasapainoista jakelua varten.
Kaksi tehovaihtoehtoa: Tukee 12 V DC paikallisvirtaa tai PoE (Power over Ethernet) virtaviivaista asennusta varten.
Plug-and-Play Dante®-yhteensopivuus: Sertifioitu luotettavaan, matalan viiveen ääniverkkoon.
Elävä ääni
Lähetys
Studiotallennus saumattomalla Dante-integraatiolla
Neuvotteluhuone
2x tuloa + 2x ulostuloa (Dante® sisään ja Dante® ulos)
Tasapainotettu/epätasapainoinen analoginen XLR-ääni
MIC Phantom 48V Virta ja päälle/pois kovapainikkeella
Sisääntuloherkkyys ja lähdön vahvistuksen säätö eri MIC/XLR-tasojen säätämiseksi
Dante®-äänen näytteenottotaajuus tukee 44.1/48/88.2/96KHz@24bit
Määritettävä Dante®-laitteen latenssi (tukee 1, 2 tai 5 ms konfiguroitavissa Dante® Controllerin avulla)
Tukee AES67 RTP -äänensiirtoa
PoE ja paikalliset virtavaihtoehdot
Vakio 2-GANG EU/UK etulevy
① 1 x 2 x tulo ja 2 x lähtö Analoginen XLR - Dante® -muunnin
② 1x 2pin-3,5mm Phoenix-liitin (uros)
③ 1× Käyttöopas
|

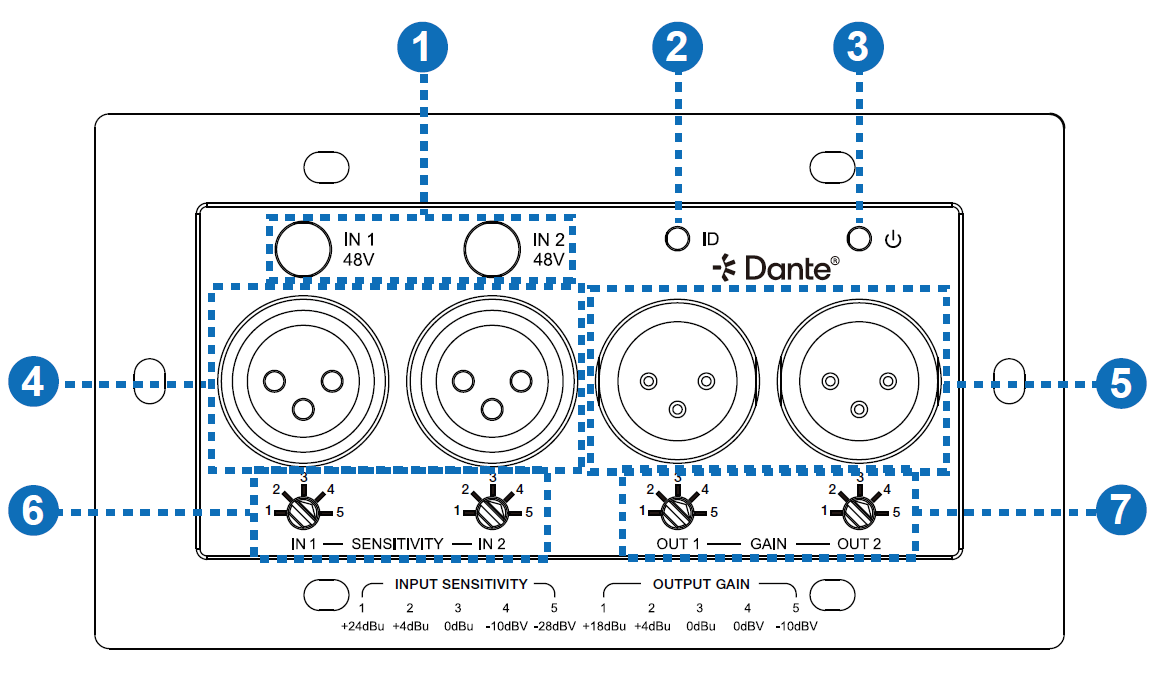

Ei. |
Nimi |
Toiminnon kuvaus |
|
1 |
IN 1/2 48 V painike ja taustavalaistu LED |
Paina painiketta kytkeäksesi päälle MIC-äänitulokanavan 1/2 48 V:n phantompower, ja sitten vastaava taustavalaistu LED-valo syttyy. |
|
2 |
ID-LED (vihreä) |
Syttyy auttamaan laitteen tunnistamisessa Dante-ohjaimen avulla. |
|
3 |
Virta (vihreä) |
▪ Valo päällä: Laitteeseen syötetään PoE tai paikallinen 12 VDC syöttö. ▪ Valo pois päältä: Laitteen virta on sammutettu. |
|
4 |
Audiotuloportit |
Tasapainotettu/balansoimaton XLR analoginen äänituloportti 1/2, kytketty analogisiin MIC/LINE-äänilähdelaitteisiin. |
|
5 |
Äänilähtöportit |
Tasapainotettu/epäsymmetrinen XLR-analoginen audiolähtöportti 1/2, yhdistetty analogisiin äänilähteisiin. |
|
6 |
Audio IN 1/2-nuppi |
5-tason herkkyyden säätönuppi analogiselle audiotulokanavalle 1/2. Nupin nuolet osoittavat: 1. +24dBu, 2. + 4dBu, 3.0dBu, 4. -10dBv, 5. -28dBv. |
|
7 |
AudioOUT 1/2 nuppi |
5-tason vahvistuksen säätönuppi analogiselle audiolähtökanavalle 1/2. Nupin nuolet osoittavat: 1. +18dBu, 2. + 4dBu, 3.0dBu, 4.0dBv, 5. -10dBv. |
|

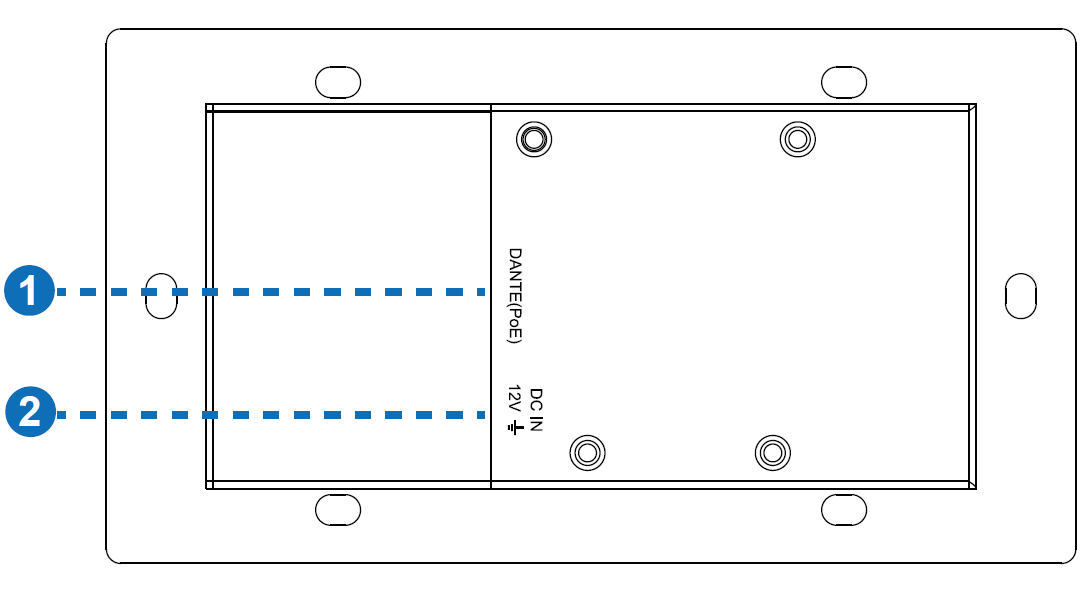

Ei. |
Nimi |
Toiminnon kuvaus |
|
1 |
DANTE (PoE) portti |
100M Dante®-digitaalinen äänen tulo-/lähtöportti, yhdistetty verkkokytkimeen RJ45-linjan kautta ja tukee PD-virtalähdettä. Vihreä LINK-LED palaa aina normaalin yhteyden jälkeen. Keltainen DATA-LED vilkkuu, kun dataa lähetetään. |
|
2 |
DC IN portti |
12VDC/500mA virtatuloportti. Laite voidaan saada virtaa kahdella tavalla: ▪ Paikallinen 12 VDC/500 mA virtalähde. ▪ PoE Network Switchistä. Laite toimii PD:nä -tilassa. |
|
Yhteys |
|||||
|
|
Etupaneeli |
1x virta-LED [vihreä] 1 ID-LED [vihreä väri] 2x MIC Phantom power 48 V painike taustavalaistulla LEDillä [vihreä väri] 2x äänitulo [3-nastainen XLR, naaras] [LINE-ääni, balansoitu/epäsymmetrinen liitäntä, enimmäistulotaso 24 dBu] [MIC-ääni, balansoitu/epäsymmetrinen liitäntä, maksimitulotaso 50 mVRMS, 48 V phantom power] 2x äänilähdön [3-nastainen XLR, uros, analoginen ääni, balansoitu/epäbalansoitu liitäntä, maksimilähtötaso 18 dBu] |
|||
|
|

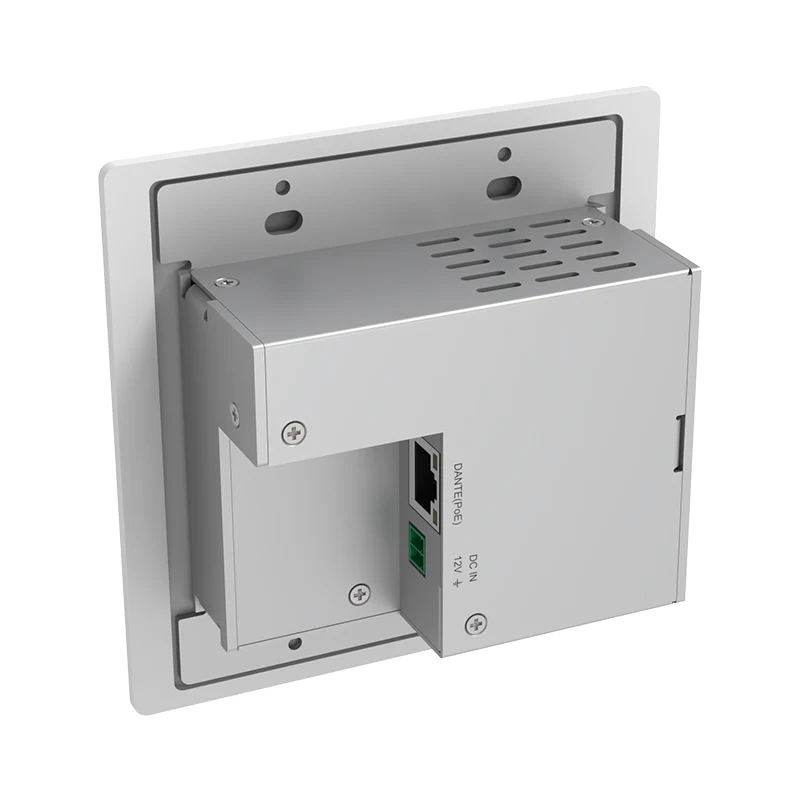

Takapaneeli |
1x DANTE [RJ45 liitin, PoE] [Digitaalinen äänen sisään/ulos, PCM 2CH 44,1K-96KHz 16/24Bit] 1x DC/12V [2pin-3,5mm Phoenix-liitin] [12VDC/ 500mA] |
|||
|
|
Mekaaninen |
||||
|
|
Asuminen |
Alumiinipaneeli + rautarunko |
|||
|
|
Väri |
Valkoinen paneeli + hopeinen runko |
|||
|
|
Mitat |
Seinälevy: 136 mm [L] x 75 mm [K] x 40,7 mm [S] Etulevy: 146 mm [L] x 85 mm [K] x 5 mm [S] |
|||
|
|
Paino |
Ilman etulevyä: 275 g Etulevyn kanssa: 347 g |
|||
|
|
Virtalähde |
1. PoE/PD (Class 1 IEEE 802.3af) 2. DC 12 V (tapauksessa jos Switch ei tue PoE:tä) |
|||
|
|
Virrankulutus |
3,6 W (enintään) |
|||
|
|
Käyttölämpötila |
32°F ~ 104°F / 0°C ~ 40°C |
|||
|
|
Säilytyslämpötila |
-4°F ~ 140°F / -20°C ~ 60°C |
|||
|
|
Käyttökosteus |
20 % ~ 80 % (suhteellinen kosteus, ei tiivistyvä) |
|||
|
|
Varastoinnin kosteus |
10 % ~ 90 % (suhteellinen kosteus, ei tiivistyvä) |
|||
|
Tekninen |
|
||||
|
Malli nro |
DPX22-US |
|
|||
|
Nimi |
2CH Analoginen XLR Dante Muunnin |
|
|||
|
Verkon kaistanleveys |
100 milj |
|
|||
|
Ohjausmenetelmä |
Dante®-ohjain |
|
|||
|
Äänen latenssi |
Määritettävä Dante®-laitteen viive (Tukee 1, 2 tai 5 ms konfiguroitavaa Dante® Controllerin avulla) |
|
|||
|
Äänimuodot |
DANTE [Digitaalinen audio sisään/ulos, PCM 2CH 44.1K-96KHz 16/24Bit] LINE In [analoginen ääni, balansoitu/epäsymmetrinen liitäntä, maksimitulotaso 24 dBu] MIC In [analoginen ääni, balansoitu/epäsymmetrinen liitäntä, maksimitulotaso 50 mVRMS] LINE Out [analoginen ääni, balansoitu/epäsymmetrinen liitäntä, maksimilähtötaso 18 dBu] |
|
|||
|
Ääniparametrit |
Lähtöimpedanssi |
300 ohmia |
|
||
|
|
Lähtötaso (maksimi) |
18 dBu (maksimi) |
|
||
|
|
Taajuusvaste |
20 Hz – 20 kHz (-/+0,5 dB) |
|
||
|
|
Dynaaminen alue |
> 90dB@0dBu, 1kHzA-painotettu |
|
||
|
|
Äänen S/N-suhde |
> 90dB@0dBu, 1kHzA-painotettu |
|
||
|
|
Ääni THD+N |
< 0,015 % +4dBu:lla, 1KHz |
|
||
|
Lähetysetäisyys |
328 jalkaa/100m (CAT6/6A/7) |
|
|||
|
ESD-suojaus |
IEC 61000-4-2: ±8kV (ilmarakopurkaus) ja ±4kV (kontaktipurkaus) |
|
|||
①Takuu:
Kaikki tuotteemme on testattu ennen lähettämistä;
Voimme tarjota 2CH Line In Dante Converterille 1 vuoden takuun. (Kun laatutakuukausi alkoi veloittaa asianmukaista ylläpitopalvelumaksua.)
②Toimitus:
Näytetilaus: tai näytetilaus, voimme lähettää 1-3 päivän kuluessa
Joukkotilaus: t riippuu määrästä, yleensä 10-15 päivää.
③ Toimitus:
Kaikki tuotteemme toimitetaan Fedex / DHL / UPS / TNT tai merikuljetuksella. Voimme myös lähettää edustajallesi Kiinassa.
Q1: Tarjoatko OEM- ja ODM-palvelua?
V: Kyllä, voimme tarjota OEM- tai ODM-ratkaisua asiakkaan vaatimuksista riippuen
Q2. Jos määrä on pienempi kuin vähimmäismäärä, voinko tilata sen?
A2. Tietenkin voit tilata näytteitä testausta ja laaduntarkastusta varten. Kiinnitämme enemmän huomiota näytteiden tilaamiseen
Q3: Mikä on tuotteidesi laatustandardi?
A3: Tuotteemme ovat hyväksyneet CE-, ROHS-, FCC-sertifikaatit
Q4: Missä paikassa käytetään FHBA-audiolaitteita?
Tuotteitamme käytetään laajasti useilla eri aloilla, mukaan lukien kansainväliset konferenssit, valtion järjestöt, pankkilaitokset, uskonnolliset keskukset, kuten kirkot, lentokentät, eduskuntaelimet, oppilaitokset, hotellit ja yksityiset yrityskonferenssisalit. Tämä monipuolinen sovellusvalikoima korostaa tarjontamme monipuolisuutta ja luotettavuutta, mikä tekee niistä luotettavan valinnan laajalle joukolle asiakkaita ja toimialoja.
Q5: Mitä etuja Dante-äänestä on?
A5: Dante audio tarjoaa virtaviivaisen ja tehokkaan ratkaisun korkealaatuisen äänen lähettämiseen tavallisten Ethernet-verkkojen kautta. Dante-teknologiaa hyödyntämällä käyttäjät voivat vaivattomasti lähettää ja vastaanottaa useita äänikanavia yhden verkkokaapelin kautta, mikä vähentää merkittävästi tilaa vievien perinteisten johtojen tarvetta. Tämä järjestelmä tarjoaa poikkeuksellisen joustavuuden, skaalautuvuuden ja luotettavuuden, mikä tekee siitä ihanteellisen live-äänelle, lähetyksille ja asennetuille äänisovelluksille. Reaaliaikaisen suorituskyvyn ja eri laitteiden saumattoman integroinnin ansiosta Dante yksinkertaistaa ääniverkkoa säilyttäen samalla erinomaisen signaalin laadun ja alhaisen latenssin.
