8-kanavainen digitaalinen signaaliprosessori

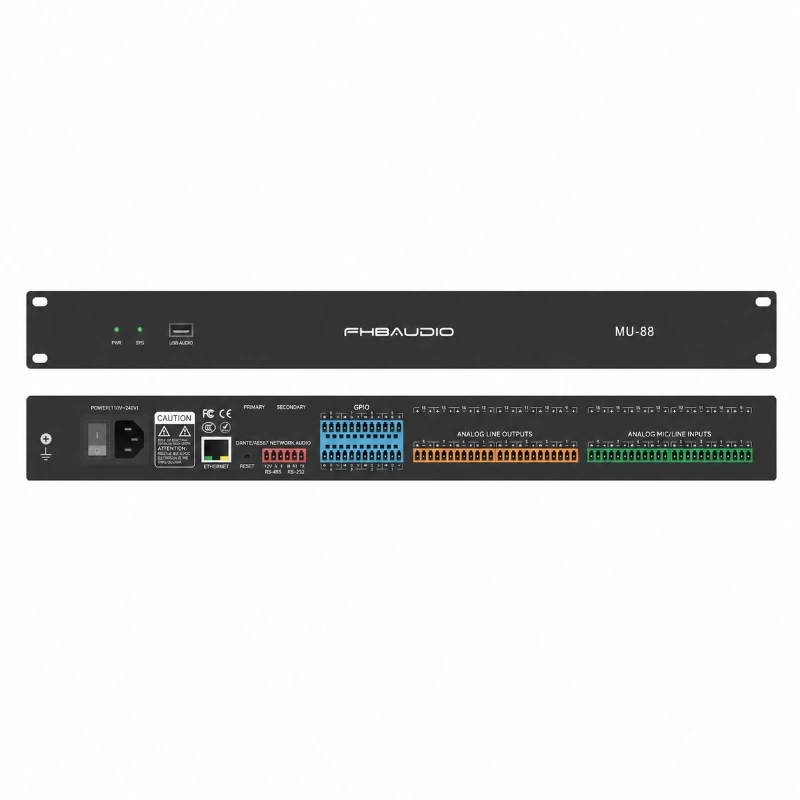

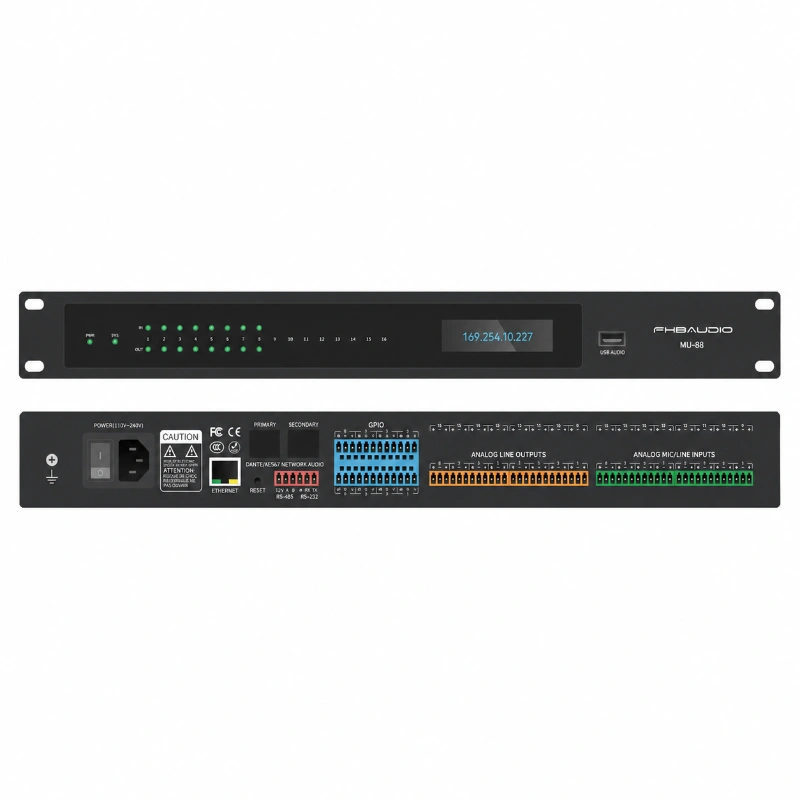

MU88 8 Channel Digital Signal Processor on ammattimainen digitaalinen signaaliprosessori, joka on suunniteltu kaupallisiin audiojärjestelmiin, jotka vaativat tarkkaa miksausta, kaiun ja takaisinkytkennän ohjausta sekä verkkopohjaista äänenhallintaa yhdessä telinetilassa. Se toimii ADI SHARC 21489 DSP -moottorilla, ja se käsittelee 8 analogista tuloa ja 8 analogista lähtöä väylätyyppisillä akustisella kaiunpoistolla, itsenäisen kanavan takaisinkytkennän vaimennus ja automaattinen vahvistuksen jakamisen sekoitus. Sisäänrakennettu USB-äänikortti mahdollistaa suoran yhteyden tietokoneeseen musiikin toistoa, tallennusta ja pehmeitä neuvottelualustoja, kuten Zoom ja Tencent Meeting, varten. Integraattoreille ja AV-konsulteille suunniteltu MU88 yksinkertaistaa järjestelmäsuunnittelua konferenssihuoneissa, luokkahuoneissa ja monikäyttöisissä tiloissa yhdistämällä kaiunpoiston, miksauksen ja äänen reitityksen yhdeksi keskitetysti ohjattavaksi prosessoriksi, mikä vähentää telinetilaa ja asennusaikaa sekä parantaa loppukäyttäjien päivittäistä luotettavuutta.

MU88 kuuluu FHB Audion Dante-valmis digitaaliseen signaaliprosessorisarjaan, joka on sijoitettu integraattoreille, jotka tarvitsevat luotettavaa äänenkäsittelyä verkkopohjaisella ohjauksella ja valvonnalla. Yksikön ytimessä toimii ADI SHARC 21489 -prosessori, joka toimii 450 MHz SIMD:llä ja 400 MIPS / 1,6 GFLOPS prosessointikapasiteetilla, mikä antaa sille tilaa useiden DSP-toimintojen suorittamiseen samanaikaisesti ilman lisälatenssia – järjestelmäviivettä pidetään alle 3 ms:ssa.

Toimintaperiaate:analoginen ääni tulee 8 balansoidun tulokanavan kautta, muunnetaan ja käsitellään DSP-moottorin miksaus-, suodatus- ja dynamiikkavaiheissa ja reititetään sitten 8 balansoituun analogiseen ulostuloon. Väylätyyppinen AEC (512 ms:n loppuaika, 60 dB/s konvergenssi, 60 dB:n kumoamissyvyys) poistaa kaiun neuvottelusignaaleista, kun taas riippumaton kanava AFC soveltaa lovipohjaista takaisinkytkentävaimennusta jopa 10 dB:n lisävahvistuksella ennen takaisinkytkentää. ANS-kohinanvaimennus, Ducker- ja ANC-kohinavahvistuksen kompensointi puhdistavat edelleen signaalipolkua, ja AMC-vahvistuksen jakamisen automaattinen miksaus porttimikserillä pitää monimikrofonihuoneet automaattisesti tasapainossa.

Ydinarvo:8-kanavainen digitaalinen signaaliprosessori pienentää huoneen äänitelineen yhdeksi prosessoriksi erillisten mikserien, kaiunpoistajien ja takaisinkytkennän vaimentimien pinon sijaan, mikä alentaa sekä asennuskustannuksia että pitkäaikaista ylläpitoa. Sen keskusohjaustuki (RS232, RS485, UDP) ja 8-suuntainen GPIO antavat integraattoreille mahdollisuuden yhdistää MU88:n kolmannen osapuolen ohjausjärjestelmiin huoneen käynnistämistä ja sammuttamista varten yhdellä kosketuksella.

Järjestelmän etu:Windowsin PC-ohjaussovelluksen avulla teknikot voivat muokata ja tallentaa useita kohtauksia – kokoustilan, esitystilan tai tapahtumatilan – ja sisältää näytön lukitusominaisuuden, joka estää tahattomat muutokset live-järjestelmään. Jopa 30 laitetta voidaan hallita yhdestä käyttöliittymästä, ja MU88 tukee jopa 8 laitetta, jotka toimivat verkossa samanaikaisesti, joten se sopii sekä yhden huoneen asennuksiin että suurempiin usean huoneen käyttöönotuksiin, joita hallitaan yhdestä kojelaudasta.

Sovelluksen sijoittelu:MU88 sopii parhaiten keskikokoisiin kokoustiloihin, koulutustiloihin, luokkahuoneisiin ja kokoushuoneisiin, jotka tarvitsevat luotettavaa äänenvahvistusta, automaattista miksausta ja kauko-ohjausta ilman täysin mukautetun DSP-ohjelmointiprojektin monimutkaisuutta.

Tuoteparametrit

Tuotteen ominaisuudet

Tehokas DSP-moottori

Rakennettu ADI SHARC 21489 @ 450 MHz SIMD-prosessorille ja 400 MIPS / 1,6 GFLOPS prosessointikapasiteetilla, MU88 suorittaa miksauksen, suodatuksen ja dynamiikkakäsittelyn rinnakkain pitäen järjestelmän viiveen alle 3 ms, joten live-neuvottelut ja puheen vahvistus reagoivat.

Sisäänrakennettu USB-äänikortti pehmeää neuvottelua varten

Integroitu one-in/one-out-USB-äänikortti liitetään suoraan kannettavaan tietokoneeseen tai PC:hen ja tukee musiikin toistoa, tallennusta ja pehmeitä videoneuvottelualustoja, kuten Zoom, Tencent Meeting ja DingTalk, ilman ylimääräisiä äänirajapintalaitteita.

Väylätyypin akustisen kaiun vaimennus (AEC)

Väylätyyppinen AEC, jossa on 512 ms:n loppuaika, 60 dB/s:n konvergenssinopeus ja 60 dB:n poistoamplitudi, poistaa kaiun kaikista aktiivisista kanavista pitäen etäosanottajat poissa hybridikokousten ja videopuheluiden aikana.

Independent-Channel Feedback Suppression (AFC)

Kanavakohtainen AFC käyttää notch-filter-algoritmia, joka vaimentaa jokaisen mikrofonin palautteen itsenäisesti ja lisää jopa 10 dB käyttökelpoista vahvistusta ennen palautetta avoimissa huoneissa, joissa on useita live-mikrofoneja.

Melunvaimennus ja vahvistuksen kompensointi

ANS-ympäristön kohinanvaimennus parantaa signaali-kohinasuhdetta jopa 18 dB, kun taas sisäänrakennettu Ducker- ja ANC-kohinavahvistuskompensaattori hallitsevat automaattisesti taustamelua ja vahvistuksen siirtymiä hiljaisina tai meluisina aikoina.

Automatic Gain-Sharing Mixing (AMC)

AMC-automaattimiksaus porttimikserillä tasapainottaa useita avoimia mikrofoneja automaattisesti, mikä vähentää manuaalisen vahvistuksen tarvetta kokouksissa, joissa on useita aktiivisia kaiuttimia.

Joustava keskusohjaus

RS232-, RS485- ja UDP-ohjaustilat yhdessä 8-suuntaisen GPIO:n kanssa mahdollistavat integroinnin kolmannen osapuolen ohjausjärjestelmiin yhden kosketuksen virran, signaalin kytkennän ja ympäristön ohjaamiseen huoneessa tai laitoksessa.

Kohtauspohjainen Windowsin ohjausohjelmisto

Erillisen Windows-asiakasohjelman avulla teknikot voivat valvoa prosessoria, muokata ja palauttaa kohtauksia, kuten kokoustilaa tai tapahtumatilaa, ja lukita näytön tahattomien muutosten estämiseksi – jopa 30 laitetta voidaan hallita yhdestä käyttöliittymästä.

Sovellukset

Yritysten kokoustilat

Tarjoa selkeää puheen vahvistusta, automaattista miksausta ja kaiutonta hybridikokousta kokoushuoneisiin ja keskikokoisiin kokoustiloihin.

Koulutushuoneet ja luokkahuoneet

Tue monimikrofonisia luento- ja koulutusympäristöjä automaattisella vahvistuksen jakamisella ja palautteen vaimennuksella tasaisen äänen selkeyden takaamiseksi.

Monikäyttöiset salit

Käsittele vaihtamista esityksen, keskustelun ja tapahtuman äänikohtausten välillä palautettavien, esikonfiguroitujen käsittelyprofiilien avulla.

Hajautetut / monihuoneiset tilat

Hallitse jopa 8 online-laitetta ja jopa 30 yksikköä yhdestä ohjausliittymästä, mikä yksinkertaistaa prosessorien valvontaa useissa huoneissa.
