64 Channel Dante DSP

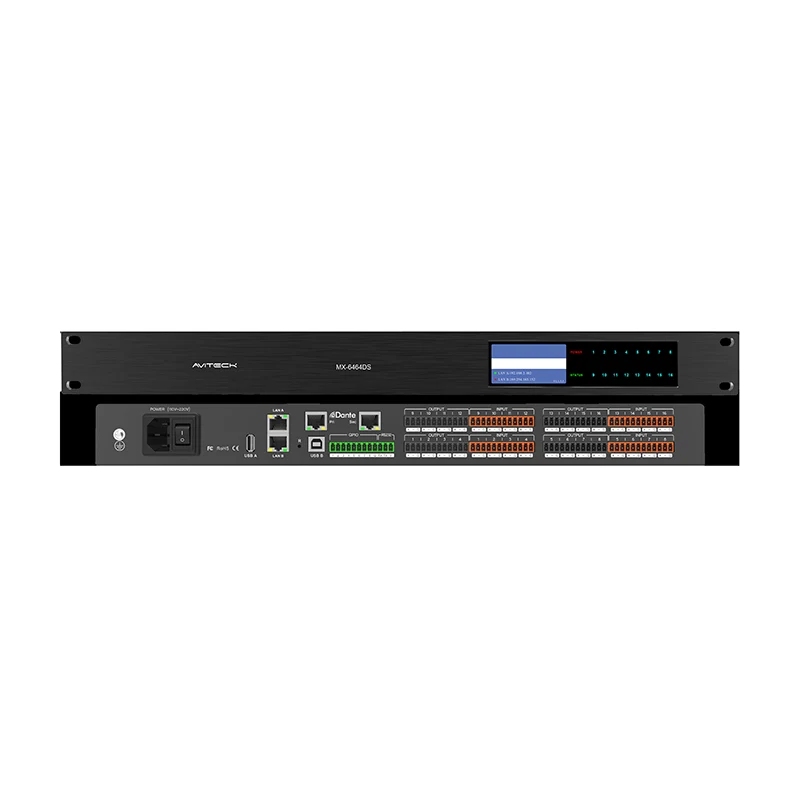

64Channel Dante DSP digitaalinen ääniprosessori on vapaasti suunniteltava äänenkäsittely- ja ohjausjärjestelmätuote. Etupaneelissa on teräväpiirtovärinäyttö, joka voi näyttää laitteen nykyisen toimintatilan. Se käyttää kehittynyttä DSP-käsittelytekniikkaa. Järjestelmä tarjoaa valikoiman erilaisia ​​äänenkäsittelymoduuleja. Avoin ohjelmistoarkkitehtuuri voi ratkaista erilaisia ​​käytännön ongelmia sovellusskenaariossa. . 128 verkkoäänikanavaa, jotka tarjoavat suuren kaistanleveyden, alhaisen latenssin, korkean yhteensopivuuden ja edullisia ratkaisuja verkon äänensiirtoon.

64Channel Dante DSP -tuotteen tekniset tiedot

64Channel Dante DSP -tuotteen pääominaisuus

1. Ydinlaitteistokomponentit

Tehokas DSP-prosessori: Käyttää Analog Devicesin korkean suorituskyvyn DSP Sharc21569:ää, joka on korkean suorituskyvyn digitaalisen signaalinkäsittelyn (DSP) siru Analog Devicesilta (ADI), joka tunnetaan suuresta tarkkuudestaan, alhaisesta virrankulutuksestaan ​​ja erinomaisesta luotettavuudestaan. Sharc-sarjan DSP-siruja käytetään usein sovelluksissa, jotka vaativat korkean suorituskyvyn äänenkäsittelyä.

NXP I.ML ARM -prosessori: Toisena ydinprosessorina NXP:n I.ML ARM -prosessori tarjoaa tehokkaat laskenta- ja ohjausominaisuudet, jotka auttavat toteuttamaan monimutkaisia ​​äänisignaalin käsittely- ja ohjaustoimintoja.

2. Verkkoäänitoiminto

Tuki 64*64 Danten verkkoäänikanavaa: Laitteisto tukee jopa 64 tuloa ja 64 lähtöä Dante-verkon äänikanavista, mikä mahdollistaa monikanavaisen äänen matalan latenssin lähetyksen. Samalla se on myös yhteensopiva AES67-standardin kanssa, mikä tarkoittaa, että se voi toimia yhdessä muiden AES67-standardia noudattavien AoIP (Audio over IP) -laitteiden kanssa.

Kaksi Gigabit Ethernet -porttia: Dante-ääniliitäntää tai verkkovarmuuskopiointia varten, mikä varmistaa äänensiirron vakauden ja luotettavuuden.

3. Analoginen ääniliitäntä

Jopa 32 analogista äänen I/O-kanavaa: Tarjoaa runsaan sarjan analogisia audiotulo- ja lähtöliitäntöjä erilaisiin äänenkäsittelytarpeisiin.

16 mikrofoni/linjatason analogista audiotulokanavaa: Tukee mikrofoni- ja linjatason tuloa, sopii eri äänilähteille.

16 linjatason analogista audiolähtökanavaa: Tarjoaa linjatason lähdön erilaisten äänilaitteiden ohjaamiseen.

4. Muut rajapinnat ja toiminnot

USB A- ja USB B -liitännät: Tarjoaa joustavia USB-liitäntävaihtoehtoja tiedonsiirtoon ja laitteen ohjaukseen.

RS232-liitäntä: Tukee sarjaliikennettä, kätevä liittää ja ohjata muiden laitteiden kanssa.

GPIO-liitäntä: Kahdeksaa GPIO-liitäntää voidaan käyttää vapaaseen tulo- ja lähtökonfigurointiin, mikä lisää laitteiston joustavuutta ja skaalautuvuutta.

Kaksi itsenäistä 100 Gigabit Ethernet-porttia: Käytetään ohjausyhteyden tai verkon varmuuskopiointiin, mikä lisää verkon redundanssia ja turvallisuutta.

Jopa 8*8 USB-digitaalisen äänen tallennus- ja lähetyskanavaa: Tukee monikanavaisen digitaalisen äänen tallennusta ja lähettämistä, sopii erilaisiin äänisovellusskenaarioihin.

5. Virtalähde ja arkkitehtuurisuunnittelu

Sisäänrakennettu erillinen tehomoduuli: Varmistaa vakaan virransyötön ja parantaa laitteiden luotettavuutta ja vakautta.

12V (500mA) DC ulkoinen virtalähde: tarjoaa kätevän tavan käyttää virtalähdettä.

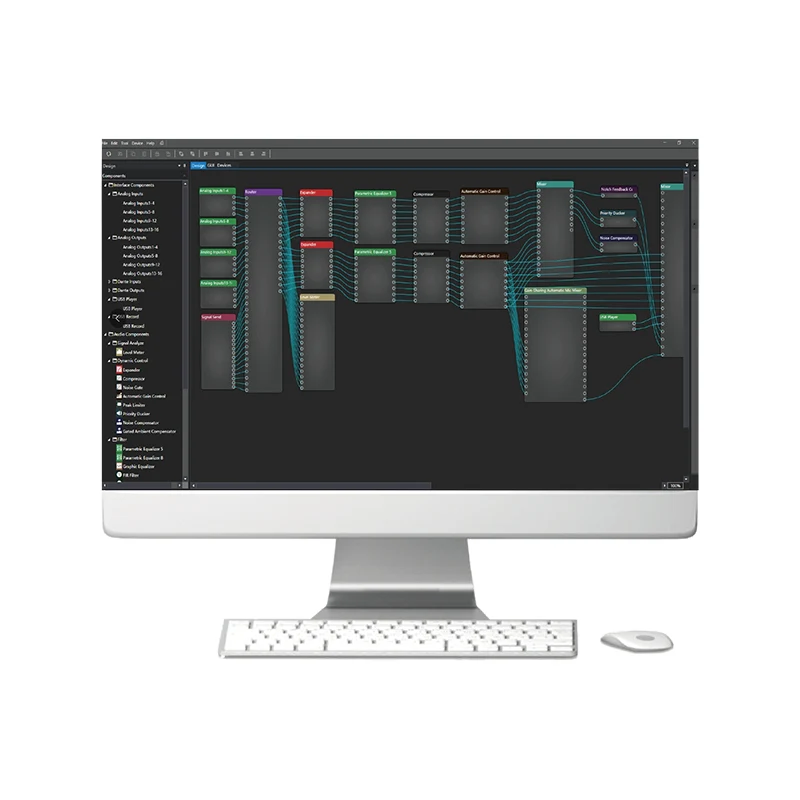

Avoin arkkitehtuuri: sallii käyttäjien määrittää signaalinkäsittelyn ja prosessit mielivaltaisesti sekä suunnitella käyttöliittymiä, mikä tarjoaa suurta joustavuutta ja muokattavuutta.

6. Lisätoiminnot

Tukee USB-äänikorttia: laajentaa äänenkäsittelyn mahdollisuuksia.

Sisäänrakennettu AEC, ANC, AFS: AEC (kaiunpoisto), ANC (aktiivinen melunvaimennus) ja AFS (automaattinen takaisinkytkennän vaimennus) ja muut toiminnot parantavat äänenkäsittelyn laatua ja tehokkuutta.

Tuki WIFI-yhteyttä: tarjoaa langattomat yhteysvaihtoehdot helpottamaan viestintää ja tiedonsiirtoa muiden langattoman verkon laitteiden kanssa.

64Channel Dante DSP -tuotesovellus

64-kanavainen Dante DSP -tuote edustaa merkittävää edistystä äänenkäsittelytekniikassa, ja se tarjoaa laajan valikoiman sovelluksia korkean suorituskyvyn ja joustavuuden ansiosta. Tässä on yksityiskohtainen katsaus sen mahdollisiin sovelluksiin:

1. Live-ääni- ja esityspaikat

Äänen miksaus ja reititys: DSP:n kyky käsitellä 64 kanavaa Danten verkkoääntä tekee siitä ihanteellisen live-ääniympäristöihin, mikä mahdollistaa monimutkaisen äänisignaalien miksauksen ja reitityksen.

Kaiun ja kohinan vaimennus: Sisäänrakennetut AEC (Acoustic Echo Canceller) ja ANC (Active Noise Control) -moduulit voivat vähentää merkittävästi ei-toivottua kaikua ja melua, mikä parantaa yleistä äänenlaatua.

2. Äänitysstudiot

Moniraitatallennus: Jopa 64 äänikanavan tuella DSP on täydellinen moniraitatallennusistuntoihin ja tallentaa esityksen kaikki yksityiskohdat.

Digitaalisen äänityöaseman integrointi: DSP voidaan integroida saumattomasti suosittujen DAW:iden (Digital Audio Workstations) kanssa, mikä tarjoaa saumattoman työnkulun äänen tallentamiseen, editointiin ja miksaukseen.

3. Lähetys ja suoratoisto

Äänenkäsittely suoria lähetyksiä varten: DSP:n tehokkaita prosessointiominaisuuksia voidaan käyttää suoratoistojen äänenlaadun parantamiseen varmistaen, että katsojat saavat korkealaatuisen äänikokemuksen.

Monikanavainen äänilähetys: AES67-yhteensopivuuden tuella DSP:tä voidaan käyttää lähetysympäristöissä monikanavaisten äänisignaalien lähettämiseen ja vastaanottamiseen IP-verkkojen kautta.

4. Konferenssi- ja kokoustilat

Äänineuvottelut: DSP:tä voidaan käyttää helpottamaan äänineuvotteluja, ja se tukee sellaisia ​​ominaisuuksia kuin automaattinen vahvistuksen säätö (AGC) ja kohinanvaimennus selkeän viestinnän varmistamiseksi.

Keskitetty ohjaus: RS232-, RS485- ja UDP-ohjausvaihtoehdoilla DSP voidaan integroida keskitettyyn ohjausjärjestelmään, mikä mahdollistaa ääniasetusten ja laitteiden helpon hallinnan.

5. Asennukset ja äänijärjestelmät

Äänen jakelu: Suurissa asennuksissa DSP:tä voidaan käyttää äänisignaalien jakamiseen useille vyöhykkeille tai huoneille, mikä tukee tarkkaa reititystä ja ohjausta.

Äänijärjestelmän optimointi: DSP:n tehokkaita prosessointiominaisuuksia voidaan käyttää äänentoiston optimointiin eri ympäristöissä varmistaen, että ääni toimitetaan selkeästi ja tarkasti.

6. Koulutus

Äänenvahvistus luokkahuoneissa: DSP:tä voidaan käyttää äänen vahvistamiseen luokkahuoneissa varmistaen, että opiskelijat kuulevat luennot ja esitykset selvästi.

Etäopetus ja verkkoseminaarit: Monikanavaisen äänen tallennuksen ja suoratoiston tuella DSP:tä voidaan käyttää helpottamaan etäopiskelua ja webinaareja, mikä tarjoaa osallistujille korkealaatuisen äänikokemuksen.

7. Esitystaiteen keskukset ja teatterit

Audiomiksaus live-esityksiä varten: DSP:tä voidaan käyttää äänisignaalien miksaamiseen teattereissa ja performanssikeskuksissa suoritettaviin esityksiin, mikä varmistaa, että yleisö saa selkeän ja mukaansatempaavan äänikokemuksen.

Äänisuunnittelu ja tehosteet: Tehokkaiden prosessointiominaisuuksiensa ansiosta DSP:tä voidaan käyttää monimutkaisten äänisuunnitelmien ja tehosteiden luomiseen teatterituotantoihin.
