Ammattimaisena valmistajana haluamme tarjota sinulle korkealaatuisen 12-kanavaisen digitaalisen äänimatriisin, joka vastaa erityisiin audiotarpeisiisi tarkasti ja luotettavasti. Priorisoimme oikea-aikaiset toimitukset, jotta voimme noudattaa projektisi määräaikoja ja pitääksemme toimintasi sujuvana. Laatuun ja asiakaspalveluun sitoutumisemme ansiosta voit luottaa meihin luotettavana kumppaninasi ääniteknologiaratkaisuissa.
|
Malli nro |
MX-1212 |
|
Pää Starkentaminen |
|
|
DSP-siru |
Ti 456MHz FLOPS Kaksiytiminen |
|
USB2.0 tallennus/toisto |
Tukea |
|
Central Control Instruction Set Generator |
Tukea |
|
Syöttöjen käsittely |
Esivahvistin, signaaligeneraattori, laajentaja, kompressori, 5-kaistainen parametrinen taajuuskorjaus, automaattinen vahvistus, AM automaattinen miksaustoiminto, AFS,AEC,ANC |
|
Tulostuksen käsittely |
Kaiutinhallinta (31-kaistainen graafinen taajuuskorjain, viive, jako, rajoitin, korkean ja matalan kanavan suodattimet) |
|
Matriisisekoitus |
Tulo- ja lähtösignaalimatriisisekoitus, sekoituskomponenttien ohjaus |
|
Automaattinen kameran seurantatoiminto |
Tukea |
|
Esiasetettu kohtaus |
100 ryhmää mukautettuja asetuksia |
|
Portin konfigurointi |
|
|
Analoginen tulokanava |
12 |
|
Analoginen lähtökanava |
12 |
|
Ethernet-ohjausportti |
1 |
|
RS232, RS485 |
RS232：1；RS485:1 |
|
GPIO |
8 |
|
Etulavan vahvistus |
51 dB (jokainen taso 3 dB, yhteensä 17 tasoa) |
|
Tasapainotettu/epäsymmetrinen, tulo/lähtö tuki |
Tukea |
|
MIC\LINE, tulo/lähtö tuki |
Tukea |
|
Itsenäinen 48 V phantom-virtakytkin jokaiselle kanavalle |
Tukea |
|
DSP-käsittely |
|
|
AM, AGC, AFS, AEC |
√ |
|
Erittely |
|
|
Näytteenottotaajuus |
48k@24bit |
|
Phantom teho |
48V |
|
Taajuusvaste |
20Hz～20KHz，±0,3dB |
|
THD+N |
≤0,005 % @1k，4dBu |
|
Työvoima |
AC110V-220V, 50Hz/60Hz |
|
Meluinen lattia |
-90dBu |
|
Koko |
482 * 258 * 45 (mm) |

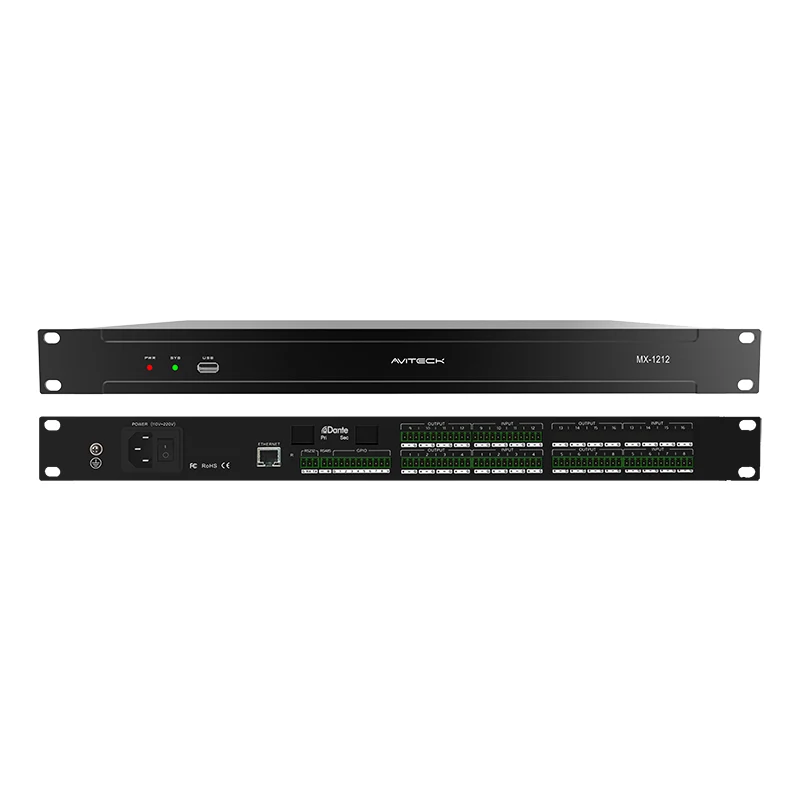

1.Laiteliitäntä
① Maadoitusruuvi: Laitteen sisäinen piiri on maadoitettu tämän ruuvin kautta
② POWER-liitäntä: liitä 100–220 V AC virtalähde ja keinukytkin.
③ Verkon ohjausliittymä: debug ja valvo laitetta yhdistämällä verkkoporttiin.
④ RESET: Palauta tehdasasetukset ja käynnistä prosessori uudelleen painamalla nollauspainiketta pitkään
⑤ RS232+ RS485+GPIO-ohjausliitäntä: Liitä ohjauspääte tai keskusohjauslaite ohjauskomennon lähettämistä ja vastaanottamista varten.
⑥ Dante-verkkoliitäntä: Danten ääniverkkoihin pääsyä varten
⑦ Signaalilähtöliitäntä: liitäntävahvistin, aktiivikaiutin ja muut laitteet.
⑧ Signaalin tuloliitäntä: kytke mikrofoni, DVD ja muut laitteet.
2.Virta päälle
Kytke virta päälle ja käynnistä se. Kun virran merkkivalo syttyy, odota, että SYS-tilan merkkivalo siirtyy vilkkuvaan tilaan, sitten laite käynnistyy ja päättyy
①PWR: virtavalo.
②SYS: järjestelmän tilan merkkivalo. Vihreä valo vilkkuu laitteen käynnistyksen jälkeen
③USB: tallennuslaitteet. (tuki MP3- ja WAV-muotoisten U-levyjen tallennusta ja lähetystä)
3. Asiakasverkkoasetukset
Prosessorin oletus-IP-osoite on: 192.168.1.200, aliverkon peite: 255.255.255.0. Varmista, että asiakkaan IP-osoite ja prosessori ovat samassa segmentissä, jotta asiakasohjelmisto voidaan normaalisti yhdistää prosessoriin.
Huomautus: prosessorin IP-osoitetta voidaan muuttaa, kun asiakasohjelmistoon kirjautuminen on onnistunut.
4.Avaa web-sivu ja lataa ohjelmisto
Avaa selaimen pääsy prosessorin IP-osoitteeseen asiakaspalvelimessa ja siirry seuraavalle sivulle:
Napsauta tämän sivun latauspainiketta ladataksesi ohjelmiston WINDOWS-käyttöjärjestelmälle ja asennuskehotteiden mukaisesti.
Huomautus: Ennen kuin asennat asiakasohjelmiston, varmista, että WINDOWS on asennettu Microsoft.Net Framework 3.5:een tai uudempaan. Osa järjestelmää (kuten Windows 8, se kehottaa: "käyttäjätilin hallintatiedot"), napsauta "ok" parantaaksesi ohjelmiston käyttöoikeuksia.
5. Asiakasohjelmiston kirjautuminen
Kun asiakasohjelmiston asennus on valmis, avaa ohjelmisto, napsauta hakupainiketta ja tarkastele nykyisten verkkolaitteiden IP-luetteloa. Yhdistä laitteen IP-osoite kaksoisnapsauttamalla, syötä ponnahdusikkunaan käyttäjänimi ja salasana (oletuskäyttäjätunnus: admin / salasana: 123456) ja lähetä onnistuneen laskeutumisen jälkeen vastaava IP-osoitepalkki muuttuu vihreäksi. punaisella.
6.Lisää asetuksia
Kirjautumisen onnistuminen tarkoittaa, että voit suorittaa prosessorin käyttöönoton ja konfiguroinnin. Tarkempia tietoja käytä ohjelmiston ohjevalikkoa dokumenttien auttamiseksi.
|
Prosessori |
12 Pin Phoenix |
3 Pin Phoenix |
Sähkölinja |
|
1 PC |
- |
1 PC |
1 PC |
|
Todistus |
Pikaopas |
Ruuvimeisseli |
|
|
1 PC |
1 PC |
1 PC |
|
